Il mio monopattino a motore (naturalmente Piaggio)

Messaggiodi prontolino il lun ago 19, 2019 4:08 pm

Ormai ho visto che è giusta l'ora di raccontare questa storia;
Correva l'anno 2015, quando chiacchierando con un mio amico che voleva realizzare un suo monopattino a motore, mi dissi "ma ho un sacco di roba ex minimoto che non userò mai..... posso farlo anche io ma... differente!"

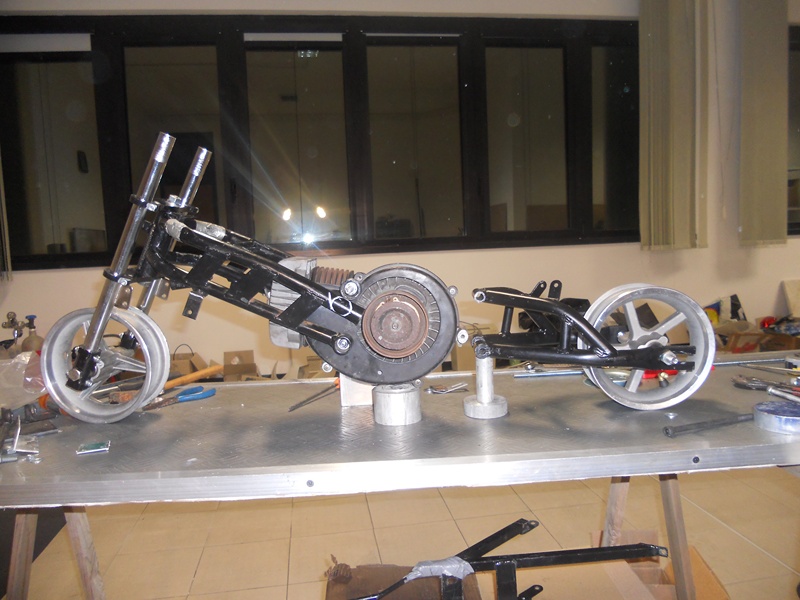

Da li ad imbastire i progetto il passo è stato breve

Immagine

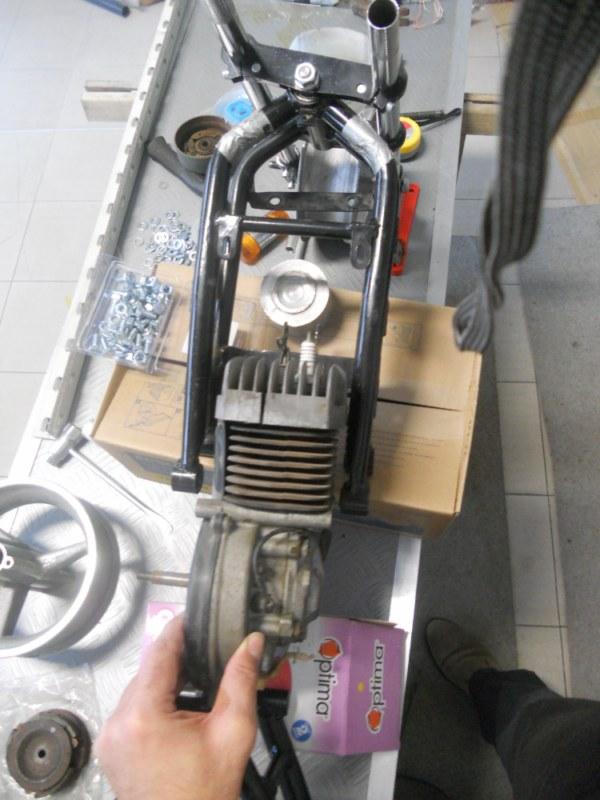

In mezzo che ci mettiamo??? come lo motorizziamo???

Immagine

Immagine

Immagine

Poi esce fuori una persona che mi fa: "maaaa... lo sai, vero, che il motore del Ciao gira al contrario!"
ACC..... PORC..... CAZZ..... MAV........

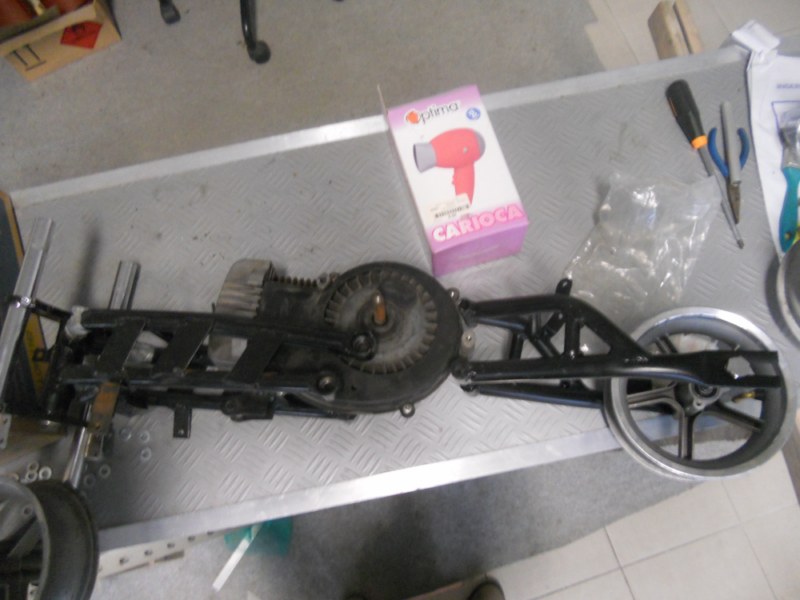

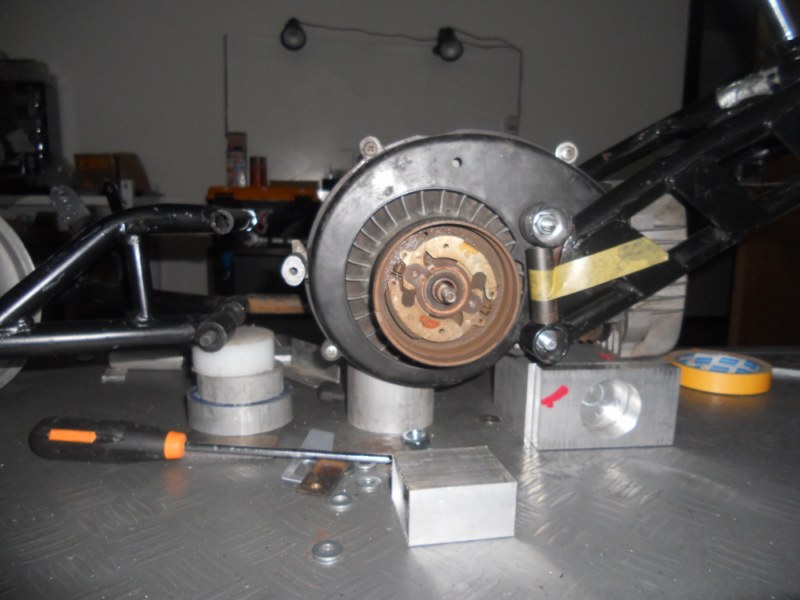

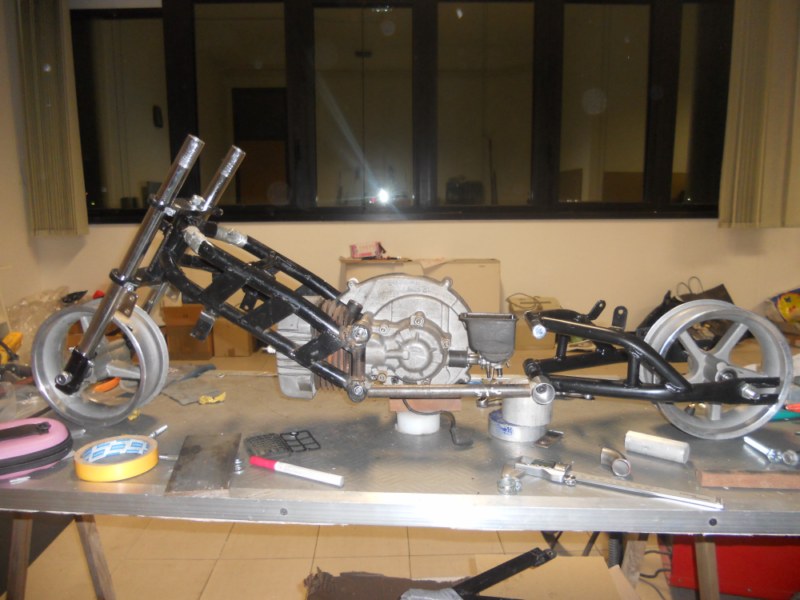

Insomma ho modificato il progetto in corso.... girare anche il motore

Immagine

Immagine

Ma il motore essendo orizzontale e lungo occupa molto più spazio di quello da minimoto e pertanto si inizia a realizzare gli attacchi anteriori per il motore e quindi tratto di telaio che manca.

Immagine

Logicamente il carburatore non può essere più rimontato il suo per problemi di spazio... ed ecco che esce fuori un carburatore a membrana da 15 da motosega.

Immagine

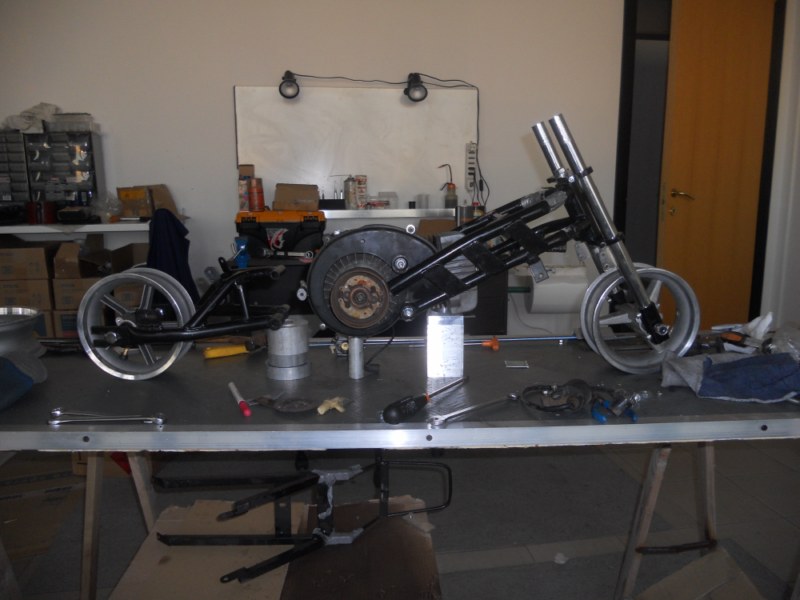

Realizzato un collettore che lo unisca ecco prendere forma i primi tubi.

Immagine
Avatar utente
prontolino

Membro 100cc

Iscritto il: mer mag 30, 2012 11:51 am
Località: Spiaggia di Velluto
Ha ringraziato: 5 volte
Ringraziato: 88 volte

Re: Il mio monopattino a motore (naturalmente Piaggio)

Messaggiodi claudio7099 il lun ago 19, 2019 6:05 pm

mi ricordavo fossi più avanti già con le marmitte e avevi provato ad accenderlo
Avatar utente
claudio7099

Membro 125cc

Iscritto il: lun lug 06, 2009 7:00 am
Località: torino
Ha ringraziato: 2 volte
Ringraziato: 144 volte

Re: Il mio monopattino a motore (naturalmente Piaggio)

Messaggiodi prontolino il lun ago 19, 2019 7:35 pm

Lo avevo postato???? (forse non quà ma su 2T Special).... non mi far passare da vecchio arteriosclerotico...
Avatar utente
prontolino

Membro 100cc

Iscritto il: mer mag 30, 2012 11:51 am
Località: Spiaggia di Velluto
Ha ringraziato: 5 volte
Ringraziato: 88 volte

Re: Il mio monopattino a motore (naturalmente Piaggio)

Messaggiodi prontolino il mar ago 20, 2019 2:58 pm

Controllato.... non ho postato nulla su questo forum, quindi almeno ho escluso l'essere in piena demenza senile :mrgreen: :mrgreen:

Tornando al mezzo, dicevo del carburatore a membrana che dopo alcune prove di posizionamento (dietro, laterale, di fianco con carterino lamellare apposito) ho deciso per un laterale con ammissione classica.... ed ecco il collettore dopo la saldatura

Immagine

Passo successivo, quello di modificare due terminali automobilistici che avevo preso e mai usato, per farli diventare dei silenziatori

Immagine

Immagine

Quindi prime prove di posizionamento della pedana....

Immagine

Immagine

..... che mi da la possibilità di ragionare sui tubi di chiusura superiore del tratto di telaio mancante.

Immagine

et voilà!!

Immagine

Immagine

Immagine

Immagine
Avatar utente
prontolino

Membro 100cc

Iscritto il: mer mag 30, 2012 11:51 am
Località: Spiaggia di Velluto
Ha ringraziato: 5 volte
Ringraziato: 88 volte

Re: Il mio monopattino a motore (naturalmente Piaggio)

Messaggiodi roberto68 il mer set 04, 2019 2:03 pm

Ciao Prontolino è proprio uno spasso vedere quanta passione metti nei tuoi lavori e come ti ingegni, complimenti speriamo presto di vederlo finito. BRAVO!!!
roberto68

Membro triciclo

Iscritto il: mar giu 11, 2019 12:33 pm
Ha ringraziato: 1 volta
Ringraziato: 1 volta

Re: Il mio monopattino a motore (naturalmente Piaggio)

Messaggiodi prontolino il mer set 04, 2019 11:08 pm

Grazie a te Roberto.... mi hai fatto ricordare che devo aggiornare questo topic.

Il lavoro successivo era quello di inizare a passare alla ruota dietro.
Iniziato con il centraggio, poi ho determinato gli allineamenti e tagliato la parte di mozzo in eccesso ricreando i centraggi e le sedi cuscinetto
Disco da un lato (logicamente le prestazioni sono elevate e il disco serve da 160 mm con pinza doppio pistoncino.... se no come si entra in curva in derapata!!!

Immagine

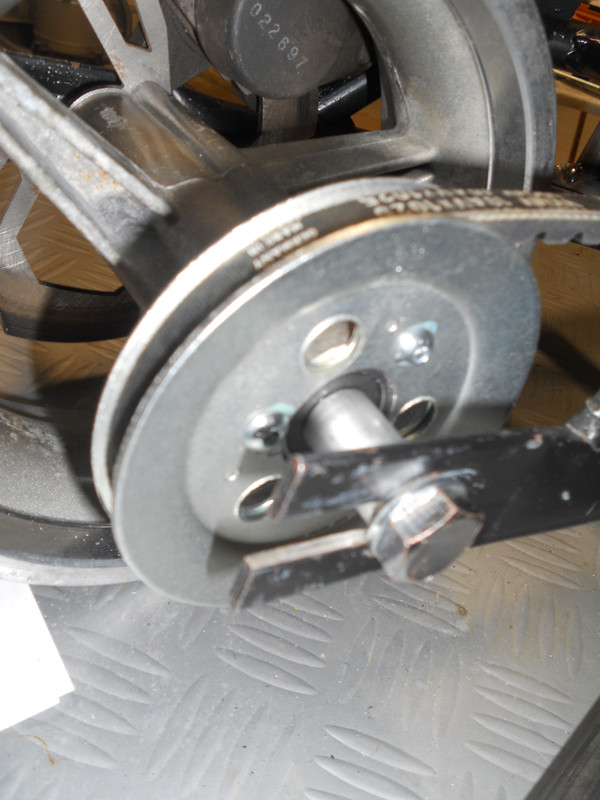

dall'altra parte, ho modificato una puleggia originale da adattare al fissaggio con tre viti.
Per la puleggia, ho ragionato che non ho la riduzione del mozzo, ma ho la riduzione del cerchio... ma poichè non sono un ing che si sarebbe calcolato al millesimo il diametro della puleggia necessaria, ho deciso che quella originale andava bene... :mrgreen: :mrgreen:

Immagine

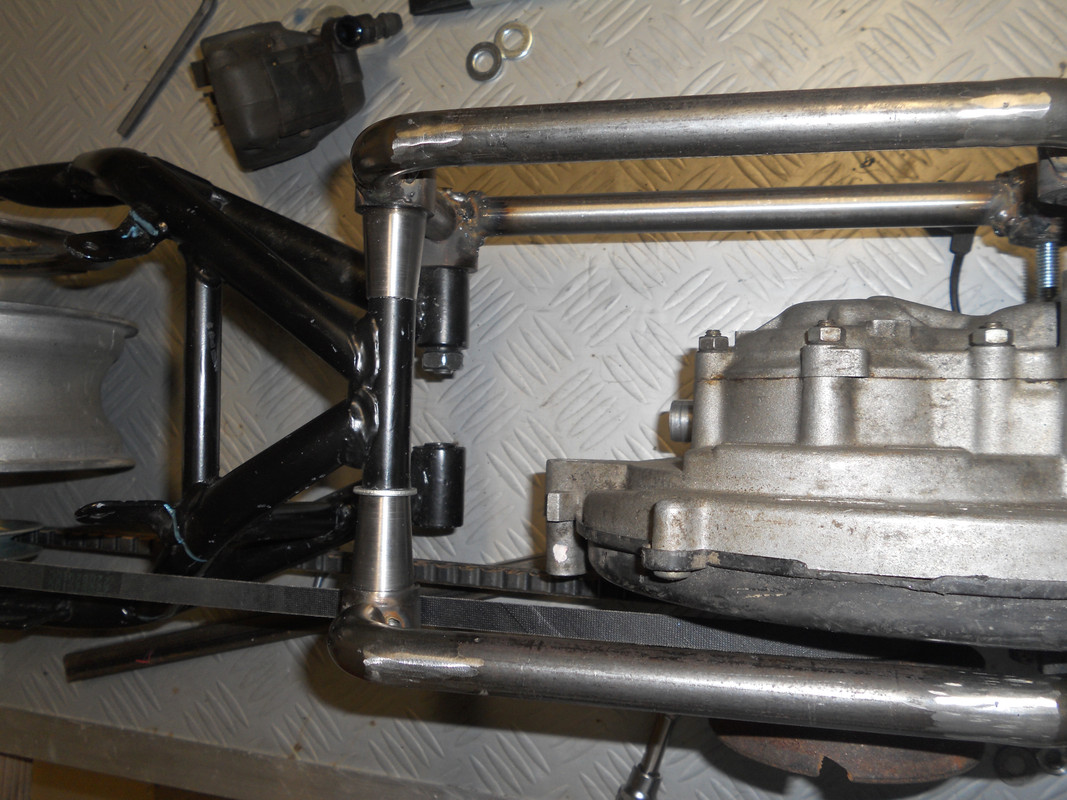

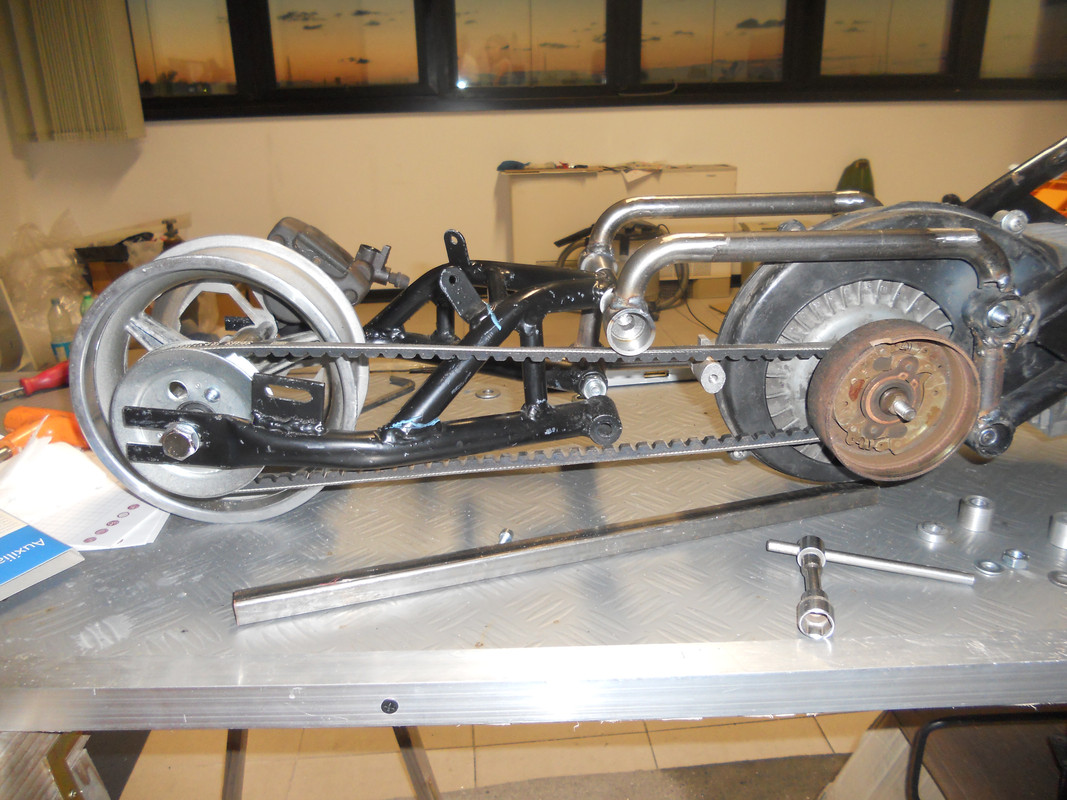

Trovata la cinghia della lunghezza giusta, ho iniziato a ragionare sul lato trasmissione..... e mi sono scontrato con il problema che la cinghia, a differenza della catena, non la posso aprire per montarla e quindi devo ragionare su un passaggio senza ostacoli.

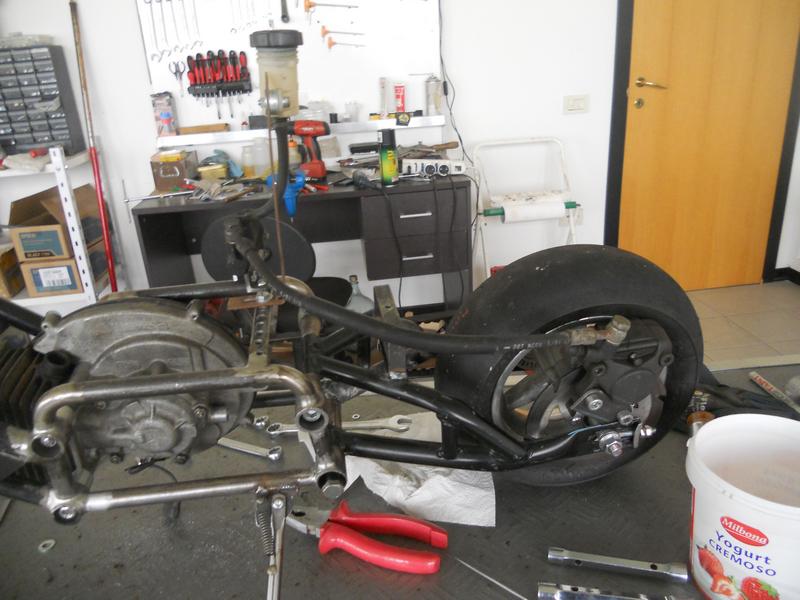

Prime prove.... intanto si deve eliminare la parte di triangolatura del "forcellone"

Immagine

Immagine

Quindi tagliamo il pezzo e realizziamo la parte mancante davanti

Immagine

Immagine

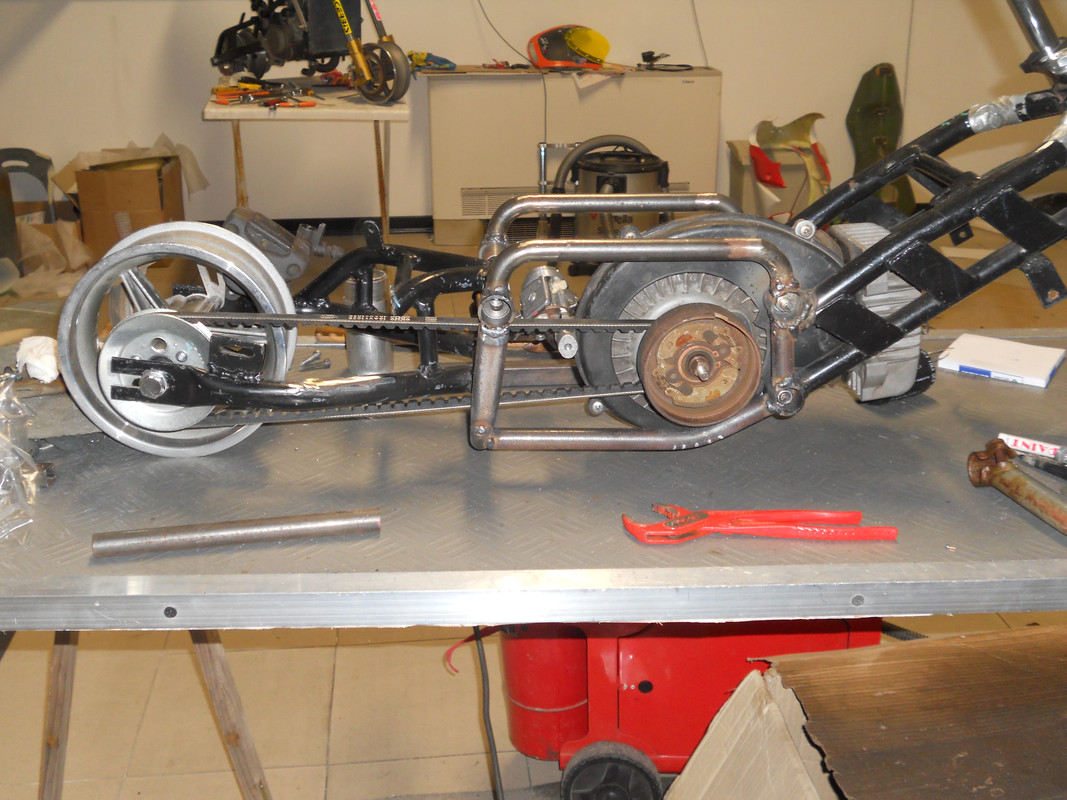

Mentre dietro o rifatto il tubo mancante ma che passasse nello spazio rimasto (poco) tra cinghia e ruota.

Immagine
Avatar utente
prontolino

Membro 100cc

Iscritto il: mer mag 30, 2012 11:51 am
Località: Spiaggia di Velluto
Ha ringraziato: 5 volte
Ringraziato: 88 volte

Re: Il mio monopattino a motore (naturalmente Piaggio)

Messaggiodi prontolino il ven set 06, 2019 9:59 pm

Visto che il telaio ormai è quasi completamente deliberato, si passa alle parti "sceniche" .... Il parafango anteriore

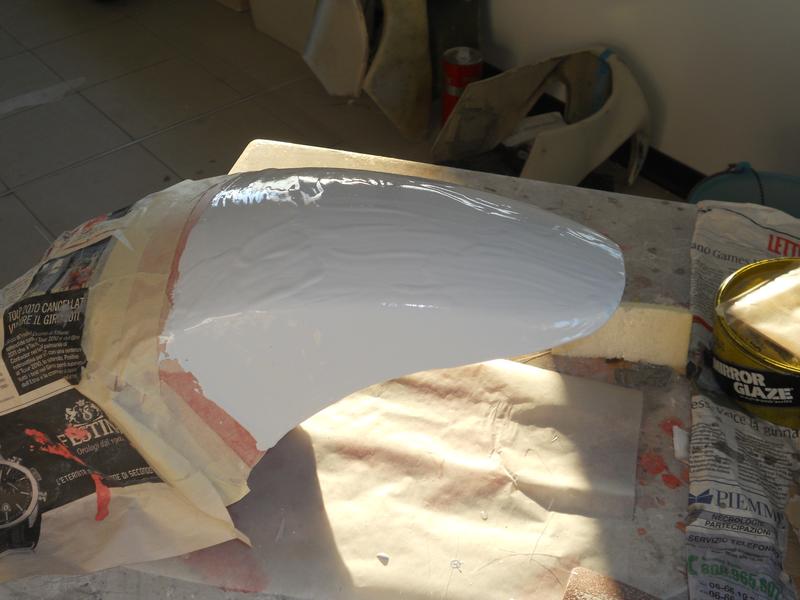

Sono partito da uno stampo che avevo fatto per la mia minimoto, solo che quello si fissa sui lati e a me non servono quelle parti, che tra l'altro lo appesantirebbero come foggia

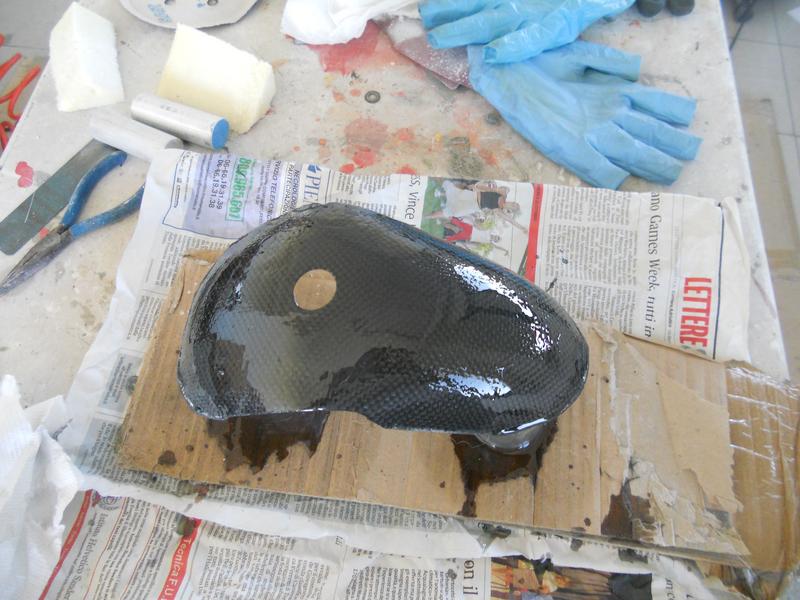

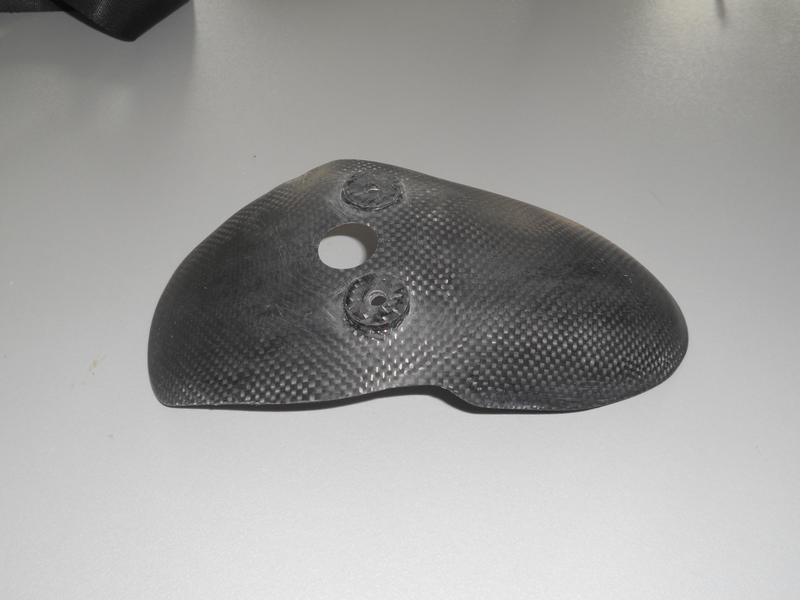

Visto che deve essere una fighetteria.... andiamo di carbonio a vista.

Immagine

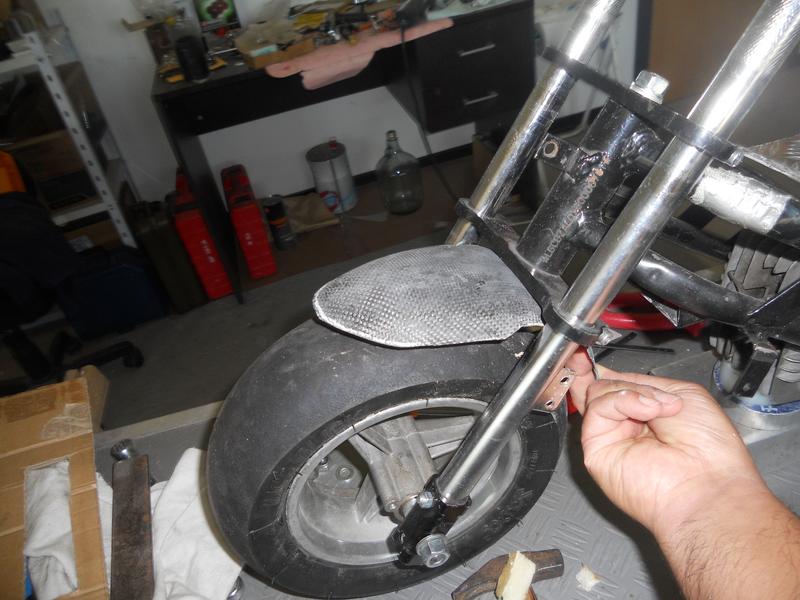

Si prova.....

Immagine

Purtroppo c'erano dei forellini che sarebbero emersi con la finitura definitiva e quindi ho deciso di dargli una passata di resina liquida sopra e carteggiarlo (lavoraccio anche se è piccolo come dimensioni)

Immagine

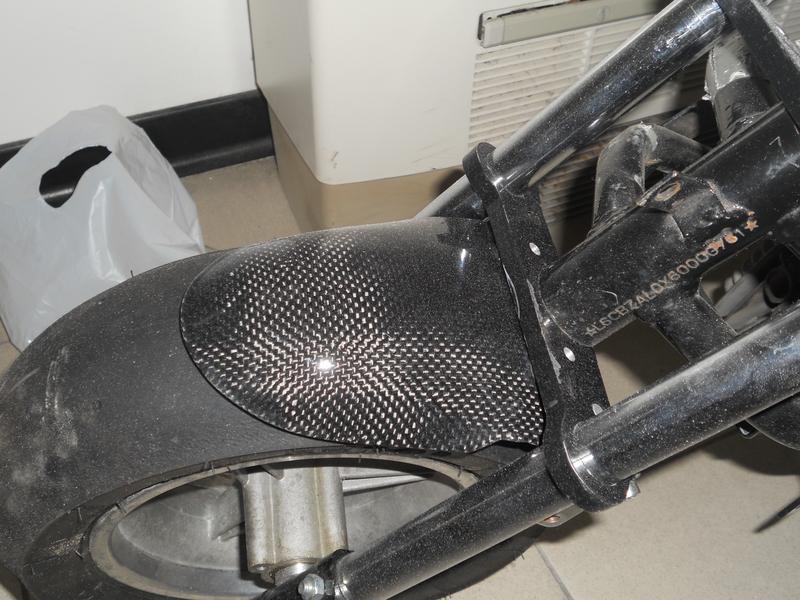

Ed eccolo finito, anche con i definitivi attacchi alla piastra forcella.

Immagine

Una mano di trasparente in carrozzeria ed ecco la prova definitiva sul mezzo.

Immagine

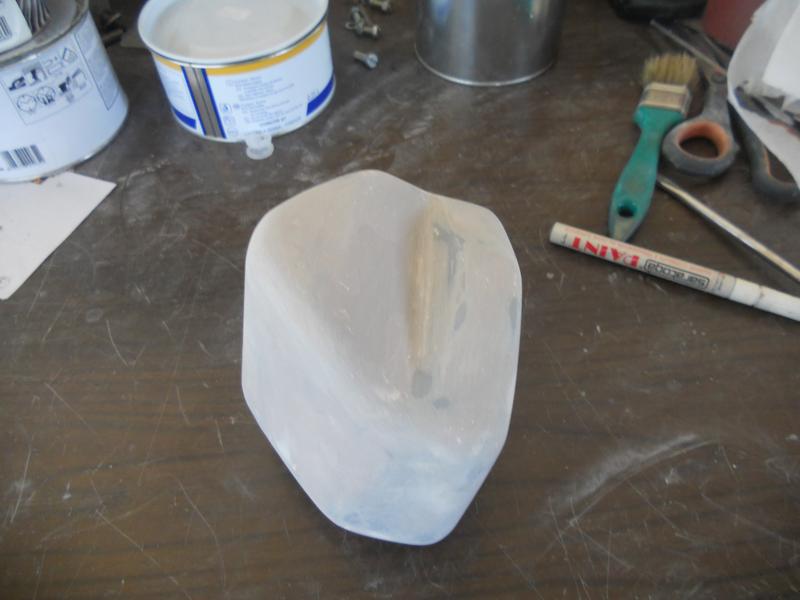

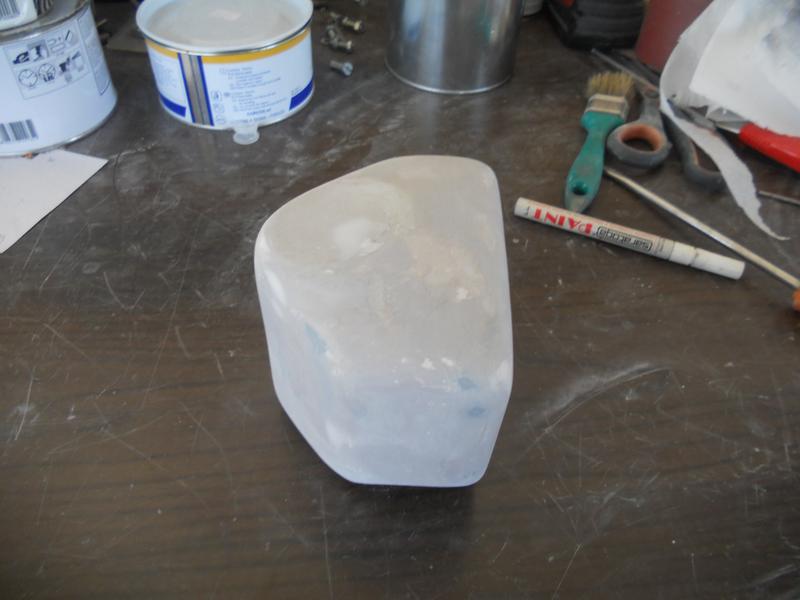

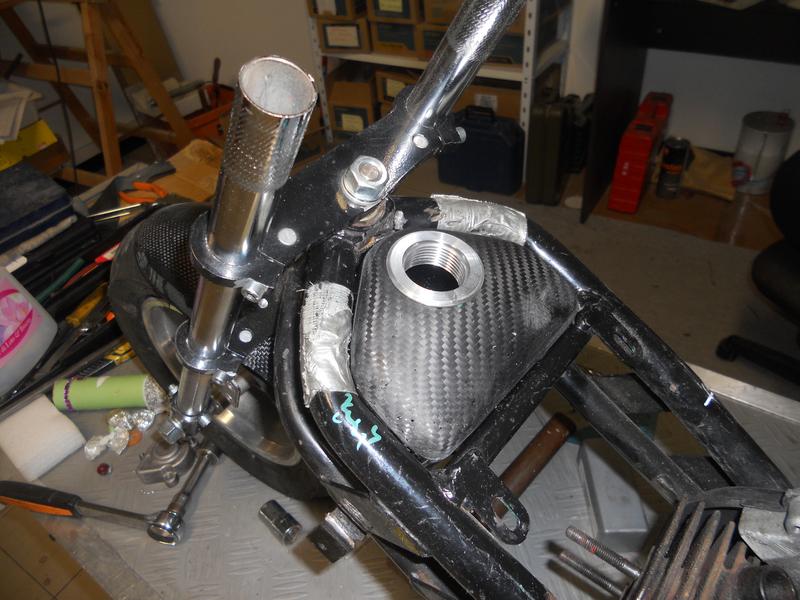

Iniziato anche il modello del serbatoio (anche'esso da realizzarsi in fibra di carbonio)

Immagine

Immagine

ed eccolo nel suo posto sul telaio

Immagine
Avatar utente
prontolino

Membro 100cc

Iscritto il: mer mag 30, 2012 11:51 am
Località: Spiaggia di Velluto
Ha ringraziato: 5 volte
Ringraziato: 88 volte

Re: Il mio monopattino a motore (naturalmente Piaggio)

Messaggiodi RAFFAELLO il dom set 08, 2019 11:52 am

Che figata !!
Le parole volano via come foglie al vento, i risultati restano.....

Occhio ragazzi, la rete non è legge o regola sicura, fate come san tommaso....ficcateci il naso.
Avatar utente
RAFFAELLO

Moderatore

Iscritto il: dom set 18, 2005 10:49 pm
Località: Padova
Ha ringraziato: 70 volte
Ringraziato: 317 volte

Re: Il mio monopattino a motore (naturalmente Piaggio)

Messaggiodi prontolino il dom set 08, 2019 10:05 pm

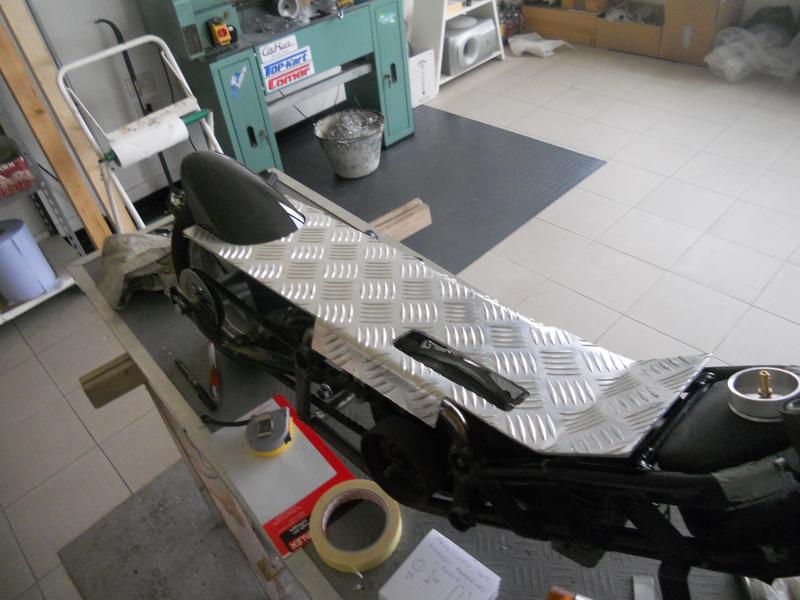

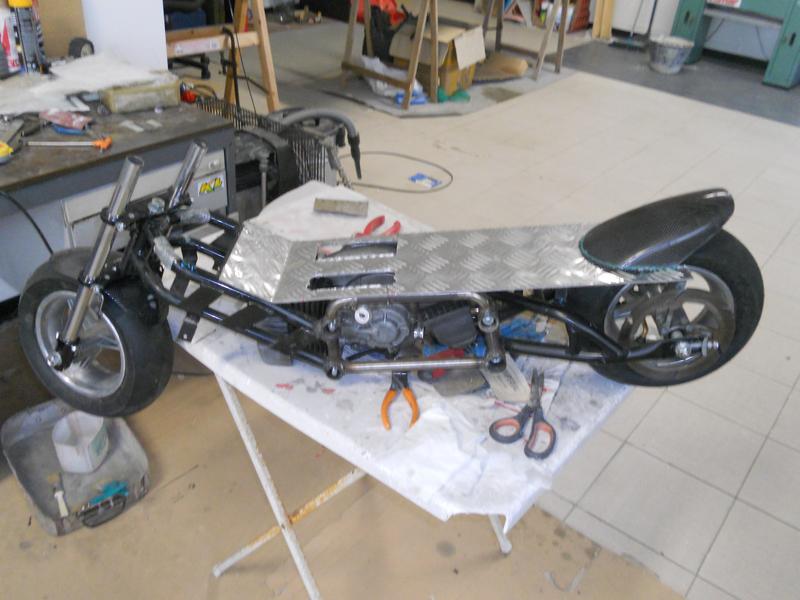

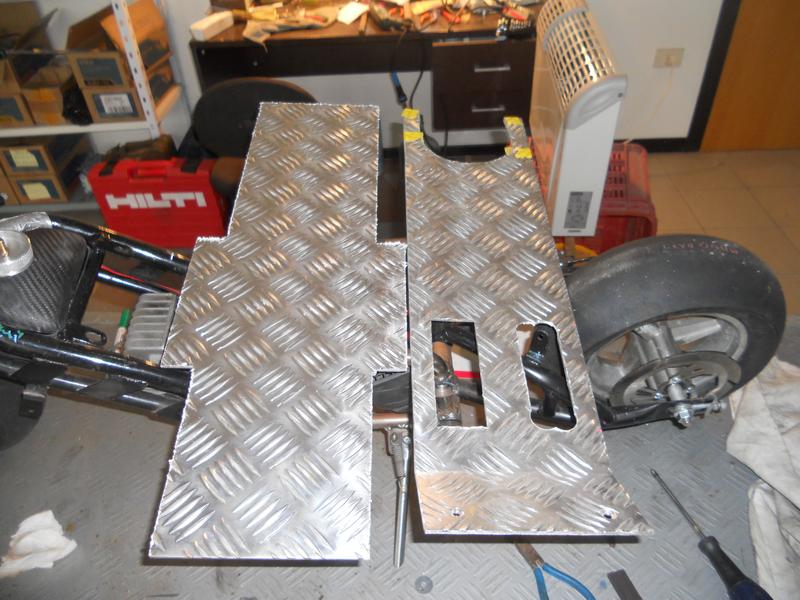

Dopo questi lavori, era il turno del sagomare la pedana per il passaggio ruota
TAC....

Immagine

e l'apertura per far passare la punta del convogliatore aria del carterone

Immagine

....... e ti accorgi che hai fatto una cazzata gigantesca in quanto da sotto il segno doveva essere specchiato :oops: :oops:

Quindi devo aprirlo dalla parte giusta.... e comunque ragionare sul rifarlo ex nuovo ](*,) ](*,)

Immagine

Nel frattempo ho iniziato la realizzazione dello stampo del serbatoio, cosa tutt'altro che facile in quanto non avendo giunture in sovrapposizione, devo realizzare tanti pezzi e assemblarli.

Immagine

lavora lavora... e il puzzle degli stampi si compone.....

Immagine

Immagine
Avatar utente
prontolino

Membro 100cc

Iscritto il: mer mag 30, 2012 11:51 am
Località: Spiaggia di Velluto
Ha ringraziato: 5 volte
Ringraziato: 88 volte

Re: Il mio monopattino a motore (naturalmente Piaggio)

Messaggiodi prontolino il gio set 12, 2019 9:37 am

Altra puntata...

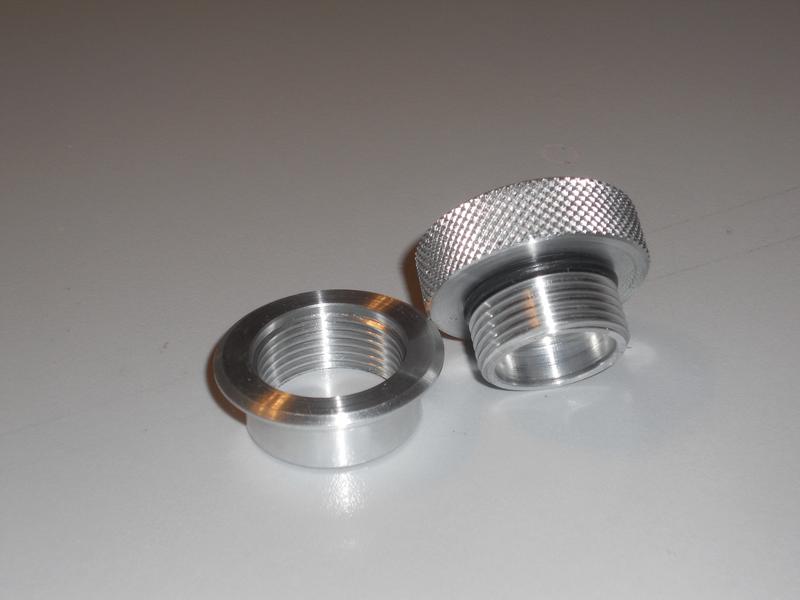

Mentre con la resina si devono attendere i tempi necessari a farla indurire, ho iniziato a lavorare sul tappo

Immagine

Immagine

Per progettarlo, ho preso spunto dalle vecchie moto da corsa, che lo avevano invitato... ma i successivi sono tutti con OR che fanno da tenuta e premendo evitano la perdita,
Troppo complicato far filettare entrambi i pezzi (almeno per me)
Avatar utente
prontolino

Membro 100cc

Iscritto il: mer mag 30, 2012 11:51 am
Località: Spiaggia di Velluto
Ha ringraziato: 5 volte
Ringraziato: 88 volte

Re: Il mio monopattino a motore (naturalmente Piaggio)

Messaggiodi prontolino il sab set 14, 2019 1:19 am

Continuiamo a ragionare sulle parti di carrozzeria.

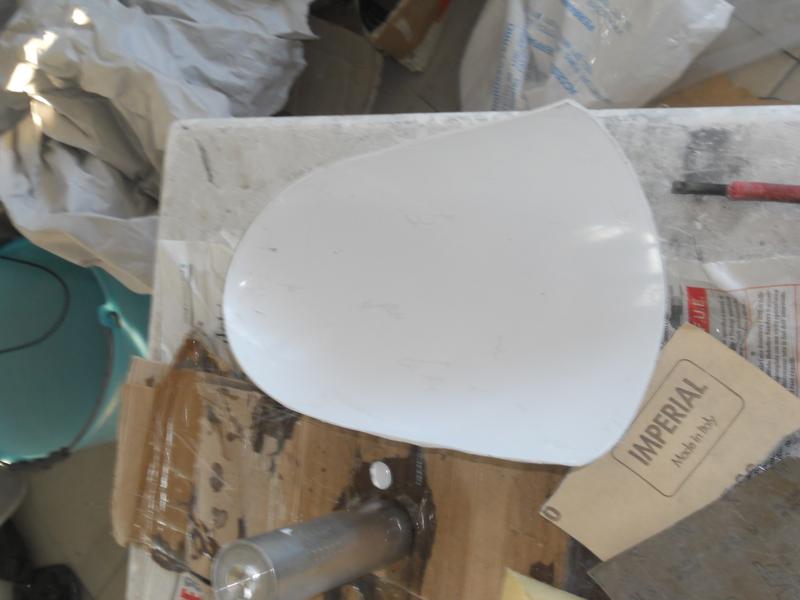

Diacmo che in un primo tempo avevo scelto una forma tondeggiante anche per il parafango dietro e infatti avevo anche realizzato lo stampo da cui ricavarlo (non ricordo di cosa fosse)

Immagine

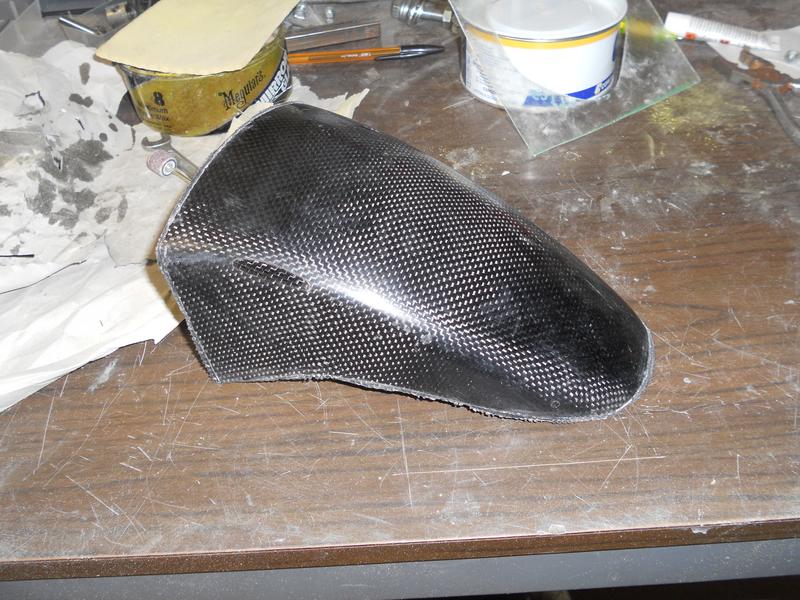

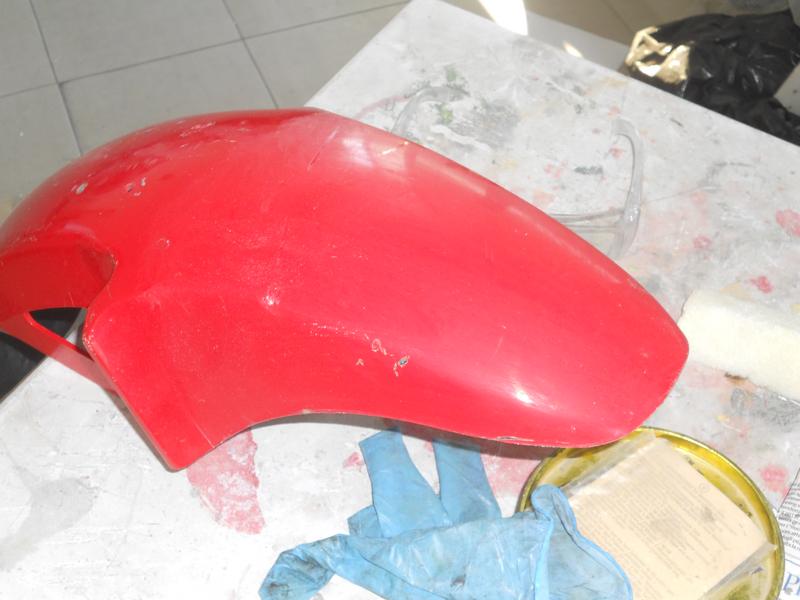

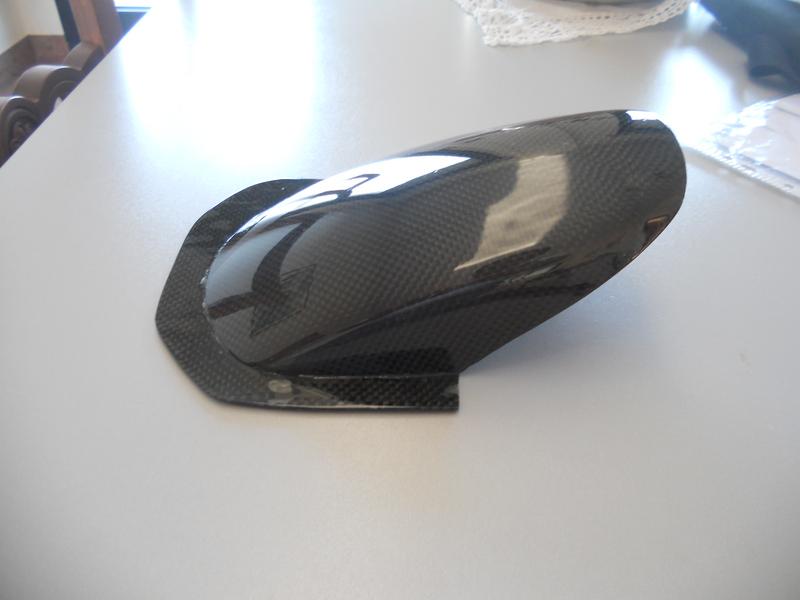

Poi mi è saltato fuori un parafango di una RD 350 ultimo tipo e sinceramente la parte anteriore più squadrata e "sfuggente", mi piaceva di più... quindi, nuovo stampo.

Immagine

Immagine

Si resina....

Immagine

.... si estrae ....

Immagine

..... e lo si prova

Immagine

Immagine
Avatar utente
prontolino

Membro 100cc

Iscritto il: mer mag 30, 2012 11:51 am
Località: Spiaggia di Velluto
Ha ringraziato: 5 volte
Ringraziato: 88 volte

Re: Il mio monopattino a motore (naturalmente Piaggio)

Messaggiodi prontolino il dom ott 06, 2019 4:50 pm

Circa le parti da carrozzeria, in merito al parafango dietro, basta aggiungere un piano sempre in carbonio, resinarlo e far verniciare il tutto con trasparente in carrozzeria e anche questo pezzo è finito

Immagine

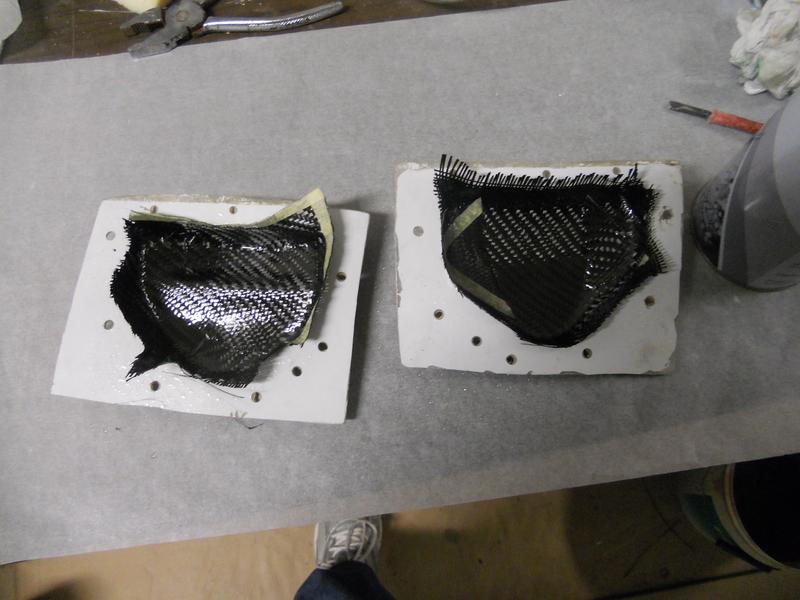

Si inizia invece a realizzare le parti che assemblate formeranno il serbatoio.

Immagine

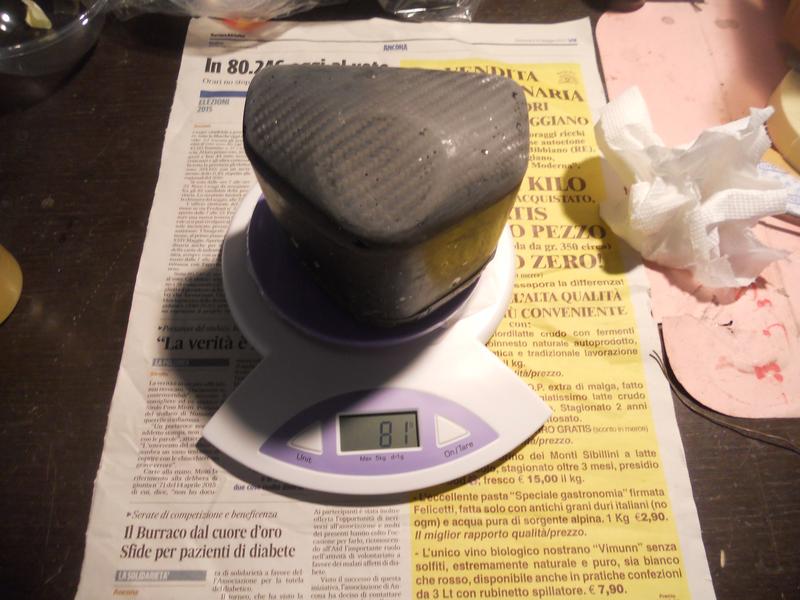

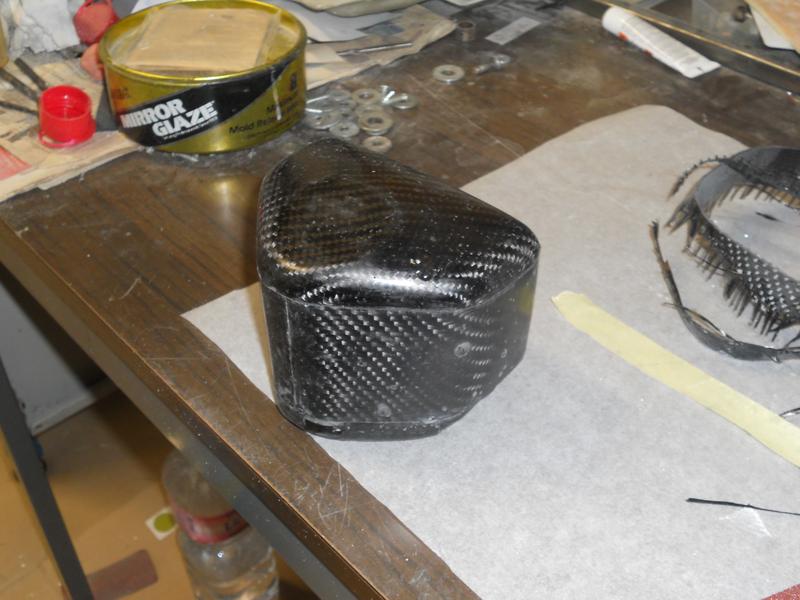

....ed ecco come si mostra una volta finiti i pezzi e sopratutto tagliati (ma appoggiati)
Purtroppo non lavoro in sottovuoto o con il pre-peg e quindi mi escono delle bolle o soffiature che devo sistemare in un secondo tempo.

Immagine

Non male come risultato intermedio....

Immagine

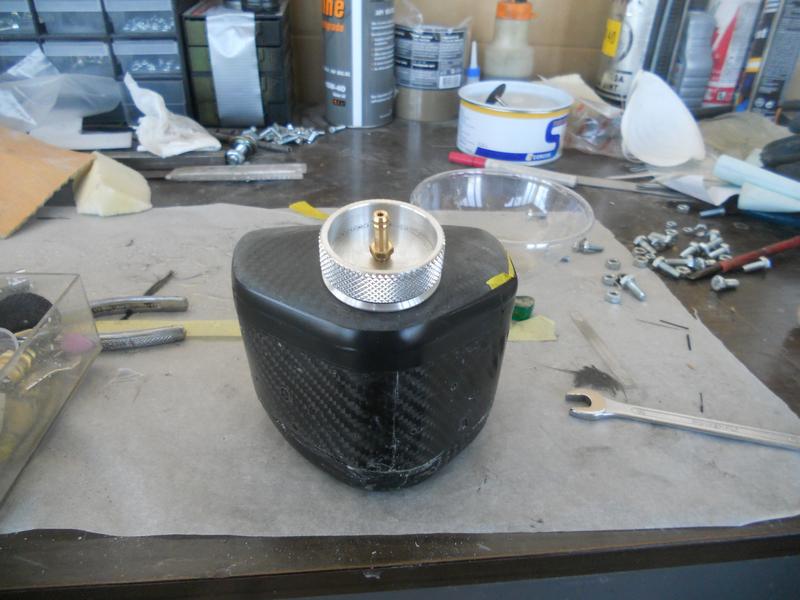

Tappo..... e test

Immagine


Immagine


Immagine

per il fissaggio al telaio, ho sfruttato la staffa che serviva a sorreggere il radiatore nella minimoto, realizzando due boccole filettate che ho saldato internamente al serbatoio.

Immagine
Avatar utente
prontolino

Membro 100cc

Iscritto il: mer mag 30, 2012 11:51 am
Località: Spiaggia di Velluto
Ha ringraziato: 5 volte
Ringraziato: 88 volte

Re: Il mio monopattino a motore (naturalmente Piaggio)

Messaggiodi prontolino il dom ott 27, 2019 2:59 pm

Continuiamo con il racconto della costruzione (oggi che ho un po di tempo disponibile)

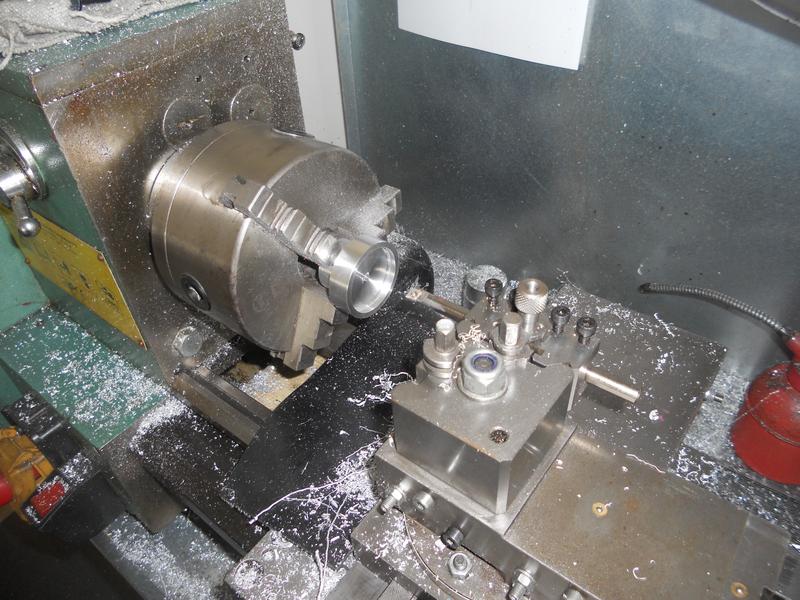

Ho quindi iniziato a ragionare sul manubrio e relativo "palo" che lo collegasse..... e lo collegasse allo sterzo

Prima cosa, taglio delle "forcelle che sfilando gli steli erano troppo alte.

Immagine

.... e realizzazione di due moncherini da fissare ad espansione dentro il tubo delle forcelle

Immagine

Immagine

Uno strumnto che da tempo dovrei farmi (o comprare) è il "tube notcher"... ma non avendolo ancora ho dovuto inventarmi cose strane per ottenere lo stesso risultato.

Immagine

Immagine

Immagine

Immagine

Immagine

Immagine

..... e finalmente l'ultimo tassello per collegare il tutto.

Immagine

E alla fine.... ecco il tutto assemblato

Immagine

Immagine
Avatar utente
prontolino

Membro 100cc

Iscritto il: mer mag 30, 2012 11:51 am
Località: Spiaggia di Velluto
Ha ringraziato: 5 volte
Ringraziato: 88 volte

Re: Il mio monopattino a motore (naturalmente Piaggio)

Messaggiodi prontolino il dom ott 27, 2019 3:06 pm

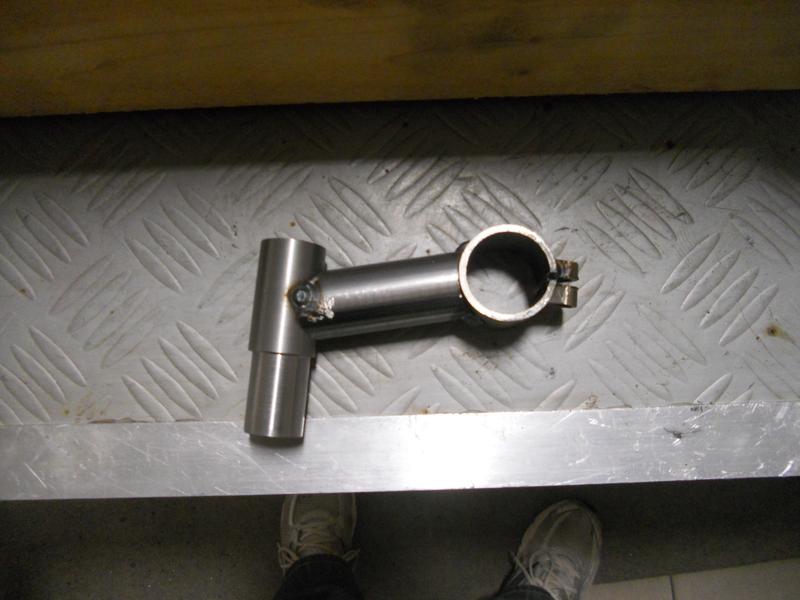

Stesso discorso anche per quanto riguarda il manubrio e relativo fissaggio spudoratamente copiato dalle MTB .

Immagine

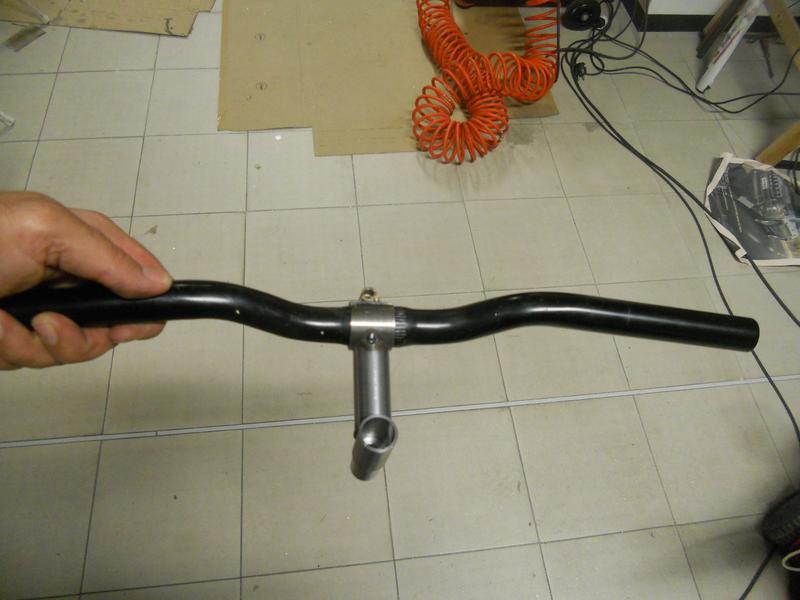

Con manubrietto da bici da bambini....

Immagine

.... e montato .

Immagine
Avatar utente
prontolino

Membro 100cc

Iscritto il: mer mag 30, 2012 11:51 am
Località: Spiaggia di Velluto
Ha ringraziato: 5 volte
Ringraziato: 88 volte

Re: Il mio monopattino a motore (naturalmente Piaggio)

Messaggiodi ciop il dom ott 27, 2019 9:22 pm

azz che lavorone ... pronto !!! =D> =D> =D>
ciop

Membro 50cc

Iscritto il: dom dic 18, 2011 11:41 pm
Ha ringraziato: 0 volta
Ringraziato: 19 volte

Re: Il mio monopattino a motore (naturalmente Piaggio)

Messaggiodi ROUTE 66 il lun ott 28, 2019 5:58 pm

Complimenti veramente! Competenza e manualità a 360 gradi.
Avatar utente
ROUTE 66

Membro 50cc

Iscritto il: dom mag 15, 2011 12:28 pm
Località: oltrepò pavese
Ha ringraziato: 6 volte
Ringraziato: 36 volte

Re: Il mio monopattino a motore (naturalmente Piaggio)

Messaggiodi prontolino il mar ott 29, 2019 11:06 am

Grazie a tutti....

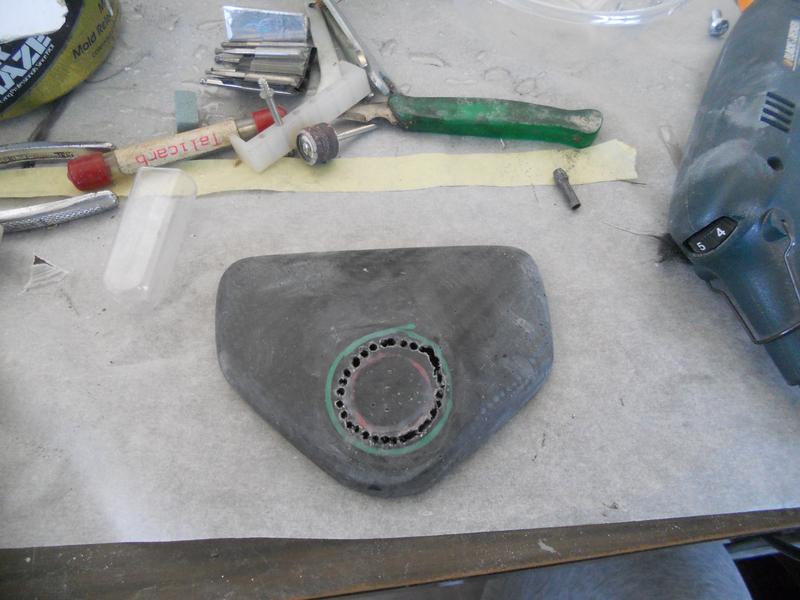

Questo invece è il classico lavoro che uno fa perdendo un sacco di tempo e alla fine se lo compra in cina gli costa 3€ spedito!!!

Immagine

Immagine

Immagine

Pezzetti vari finiti ...

Immagine
Avatar utente
prontolino

Membro 100cc

Iscritto il: mer mag 30, 2012 11:51 am
Località: Spiaggia di Velluto
Ha ringraziato: 5 volte
Ringraziato: 88 volte

Re: Il mio monopattino a motore (naturalmente Piaggio)

Messaggiodi prontolino il mar ott 29, 2019 11:51 am

e per finire.....

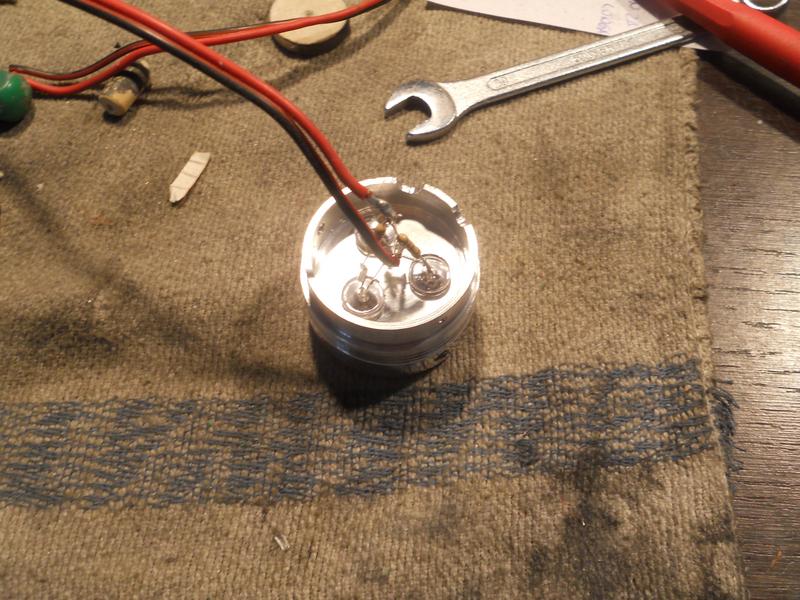

Montiamo dentro 3 led bianchi ad alta luminosità.

Immagine

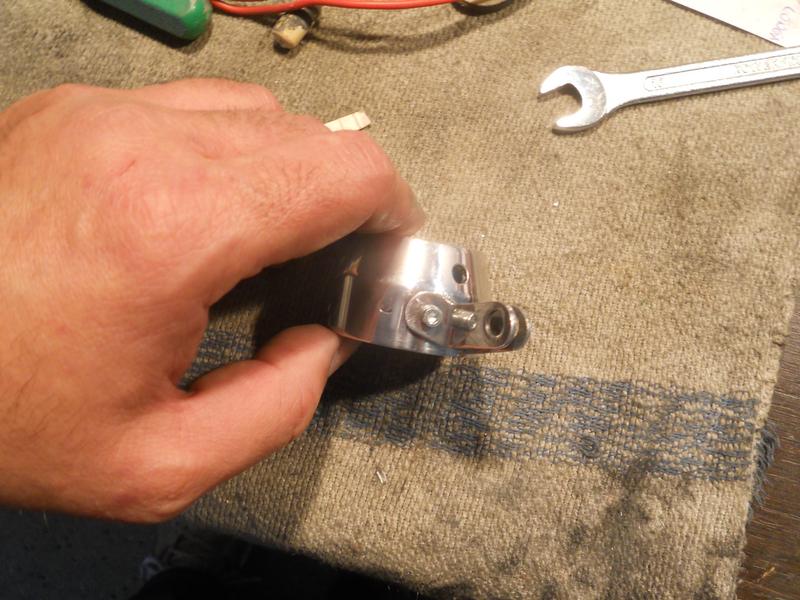

realizzato il pezzo di fissaggio e installato

Immagine

e previa lucidatura a specchio dell'alluminio, eccolo montato

Immagine
Avatar utente
prontolino

Membro 100cc

Iscritto il: mer mag 30, 2012 11:51 am
Località: Spiaggia di Velluto
Ha ringraziato: 5 volte
Ringraziato: 88 volte

Re: Il mio monopattino a motore (naturalmente Piaggio)

Messaggiodi prontolino il dom nov 10, 2019 12:30 am

I lavori continuano....
Rifatta la piastra della pedana che era stata sbagliata nella foratura del carter di ventilazione del motore.
Con l'occasione ho apportato una piccola modifica aggiungendo anche due "alette" laterali che la fissano ancora abbracciando il telaio.

Immagine

Immagine

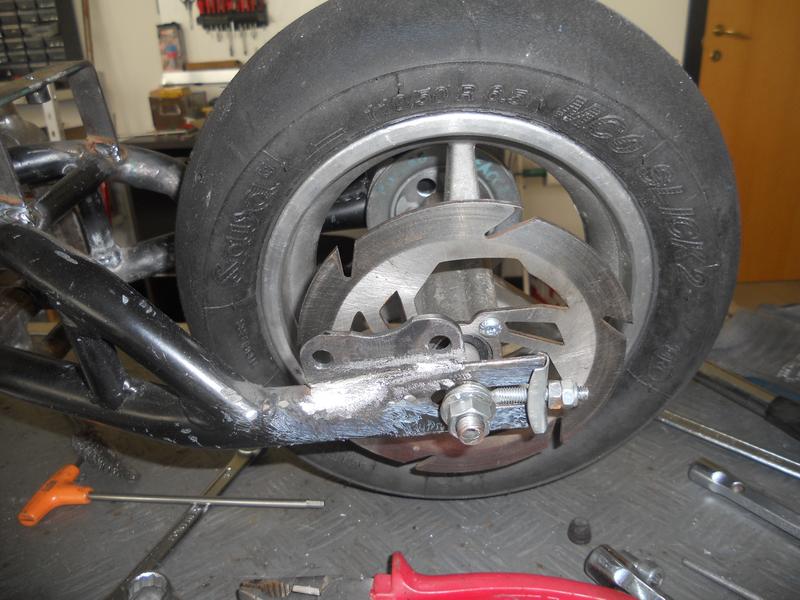

A questo punto è giunto il momento di fissare anche la pinza freno al telaio per il disco posteriore.
Per avere il giusto centraggio della pinza sul disco e quindi provvedere ad avere il punto reale di fissaggio della staffa di supporto, non c'è niente di meglio di posizionarla in maniera che stringa sul disco.
Realizzato quindi un fissaggio pompa al volo e si salda il supporto.

Immagine

Immagine

Immagine
Avatar utente
prontolino

Membro 100cc

Iscritto il: mer mag 30, 2012 11:51 am
Località: Spiaggia di Velluto
Ha ringraziato: 5 volte
Ringraziato: 88 volte

Torna a Elaborazioni Moped

Chi c’è in linea

Visitano il forum: Nessuno e 3 ospiti






© 2002-2013 ciaocrossclub.it

CiaoCrossClub.it è contro all'uso criminale dei motori in strada. Icone

note legali - privacy - contatti
