Messaggiodi prontolino il gio ago 08, 2019 10:08 pm

Da un p'o di tempo un mio amico si è appassionato di Moferraglie e ha deciso di farsi il mezzo partendo da un Bravo di un qualche parente lasciato sepolto da anni.

All'inizio il lavoro era solo una revisione generale di quanto da lui fatto e sopratutto la sistemazione del motore su cui montare un Pinasco 75 e 13.... con i relativi lavori di aggiustamento.

Il motore appena arrivato era così....

Immagine

Immagine

alla fine, raccordato il collettore portandolo a 13 (già a finestrella lunga e quindi non l'ho toccato.

Immagine

Spianato e barenato i carter per inserirci il cilindro da 46

Immagine

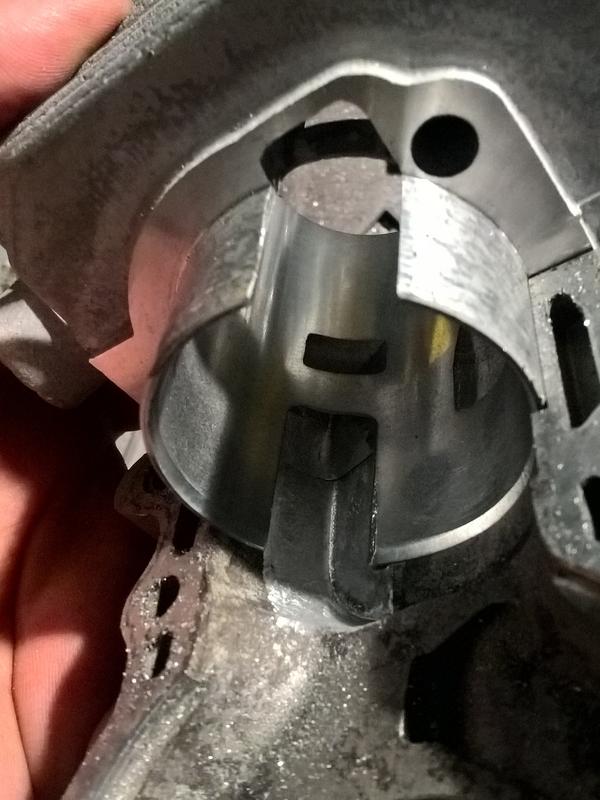

Raccordato i carter con i travasi

Immagine

chiuso i fori che anche con i travasi di forma originale vengono a trovarsi!!!!! :twisted: :twisted:

Immagine

e infine lavorato l'albero nuovo anticipandolo e ritardandolo, lavorando la forma dello scivolo e dandogli una finitura migliore

Immagine

Il tutto con altri lavori di sistemazione del pistone e delle bruttissime bave di fusione nei fori dei passaggi ecc ecc

Alla fine il motore è stato testato prima al banco per la prima accensione

Immagine

Per questo post hanno ringraziato: prontolino ringraziato:
FabTac (gio set 05, 2019 11:31 pm)
Rating: 0%

Avatar utente
prontolino

Membro 100cc

Iscritto il: mer mag 30, 2012 11:51 am
Località: Spiaggia di Velluto
Ha ringraziato: 5 volte
Ringraziato: 86 volte

Re: Bravo da monfa... su commissione.

Messaggiodi prontolino il gio ago 08, 2019 10:22 pm

Una volta finito il motore, ho rimontato il tutto sul telaio e sono stati realizzati gli ultimi particolari ..... la messa in moto a strappo

Immagine

Immagine

... la realizzazione delle pedane (volute da lui così basse in quanto è alto e.... ok non discuto.

Immagine

e da ultimo il montaggio di un parafango da cross di un Suzuki visto che prometteva (mantenuto) pioggia battente

Immagine

Immagine

e così con mille peripezie è partito per la Monfa di Salsomaggiore ....

Immagine

Da questa base, adesso sto lavorando per la versione EVO1 del mezzo..... a presto per altre info :mrgreen: :mrgreen:

Per questo post hanno ringraziato: prontolino ringraziato:
FabTac (gio set 05, 2019 11:31 pm)
Rating: 0%

Avatar utente
prontolino

Membro 100cc

Iscritto il: mer mag 30, 2012 11:51 am
Località: Spiaggia di Velluto
Ha ringraziato: 5 volte
Ringraziato: 86 volte

Re: Bravo da monfa... su commissione.

Messaggiodi Gian76 il ven ago 09, 2019 10:06 am

Gran bel lavoro Prontolino! Poi il giallo Suzuki ha sempre il suo perchè!
Unica cosa avrei investito qualche euro in più per un variatore tipo Malossi o Polini, la differenza soprattutto in accelerazione si sente parecchio.
Seguo gli sviluppi.
Gian76

Membro 50cc

Iscritto il: dom gen 31, 2016 10:22 pm
Località: Sedico BL
Ha ringraziato: 11 volte
Ringraziato: 7 volte

Re: Bravo da monfa... su commissione.

Messaggiodi mauro70 il ven ago 09, 2019 2:24 pm

Bel lavoro. Aspettiamo l evoluzione.
mauro70

Membro 100cc

Iscritto il: mar lug 07, 2015 8:59 pm
Località: Brescia
Ha ringraziato: 18 volte
Ringraziato: 29 volte

Re: Bravo da monfa... su commissione.

Messaggiodi prontolino il ven ago 09, 2019 4:39 pm

Grazie a tutti....
Gian, più che altro, sta buttando un bel gruzzolo di soldi nella telaistica.
Comunque gli provo a dire del multivar, visto che Mauro con i suoi variatori, ancora non ha iniziato la produzione :P :P
Il motore purtroppo con l'acqua che ha preso ha subito dei bei danni.... l'abero deve essere nuovamente sostituito (o reinbiellato)

Questo è il carterino una volta riaperto.... notare il segno del livello dell'acqua dentro :twisted: :twisted:

Immagine

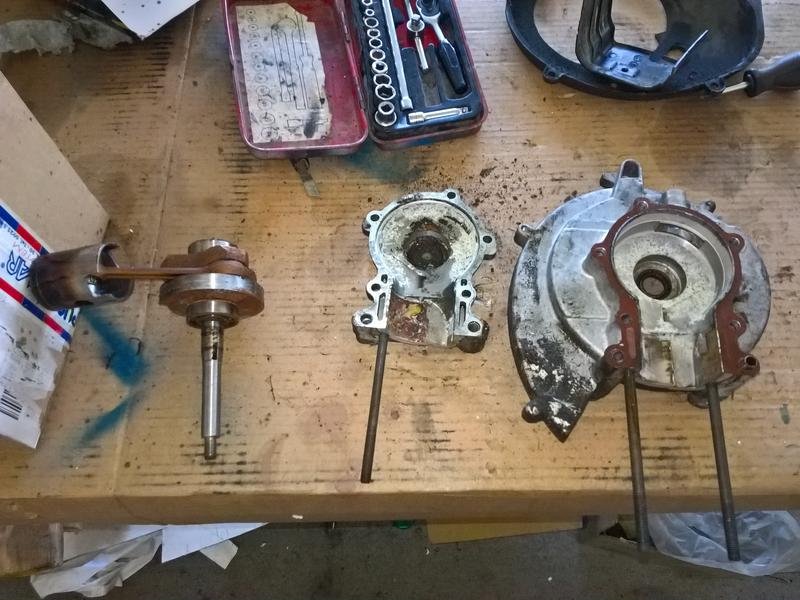

Anche l'albero non era come appena montato

Immagine

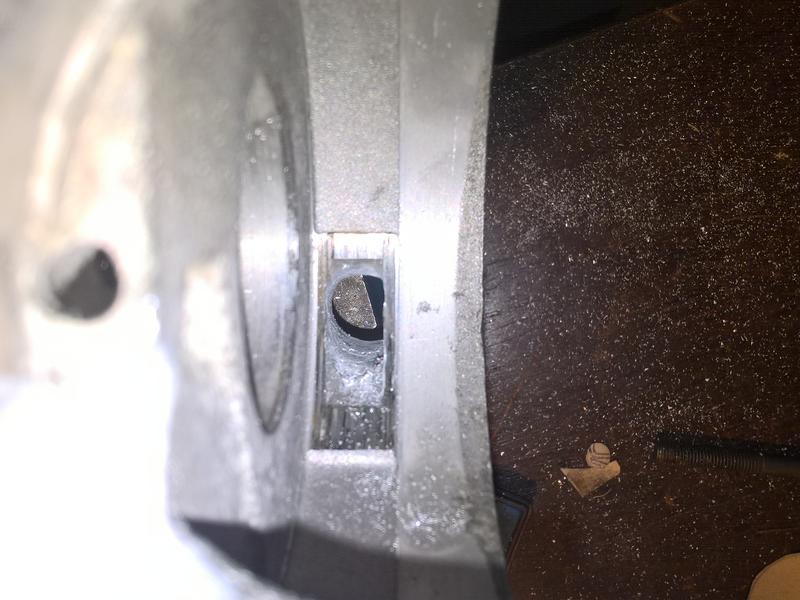

speravo che fosse solo un segno estetico dato che la biella era ferma in alto (non a bagno) ma purtroppo da rifare da capo.
Pensare che quel motore avrà meno di 20 km sulle spalle!!!

Mi domando come abbia potuto avere tutta quell'acqua all'interno, dato che quando lo ho aperto l'albero era in chiusura e qundi anche se pulito con l'idropulitrice, non penso sia stata spinta così in profondità.
tra l'altro, camminare con quell'acqua all'interno non sarebbe stato possibile, si sarebbe rotto ..... quindi???

Per questo post hanno ringraziato: prontolino ringraziato:
FabTac (gio set 05, 2019 11:31 pm)
Rating: 0%

Avatar utente
prontolino

Membro 100cc

Iscritto il: mer mag 30, 2012 11:51 am
Località: Spiaggia di Velluto
Ha ringraziato: 5 volte
Ringraziato: 86 volte

Re: Bravo da monfa... su commissione.

Messaggiodi Gian76 il ven ago 09, 2019 6:40 pm

Minchia!! :oops: Sono devastanti queste Monfe!
Quindi regola n.1 a fine gara...togliere la candela e mettere a scolare il motore a testa in giù :mrgreen:
Gian76

Membro 50cc

Iscritto il: dom gen 31, 2016 10:22 pm
Località: Sedico BL
Ha ringraziato: 11 volte
Ringraziato: 7 volte

Re: Bravo da monfa... su commissione.

Messaggiodi prontolino il sab ago 10, 2019 1:52 am

Pensa che ho dovuto cercare anche uno spinotto del pistone nuovo (come se il vecchio fosse "vecchio") perchè stando fermo li, si era intaccata la cromatura. C'erano rimasti stampigliati i segni di tre rullini.....
Ho chiesto al proprietario se lo aveva lavato con l'idropulitrice o con l'acido!!!
Avatar utente
prontolino

Membro 100cc

Iscritto il: mer mag 30, 2012 11:51 am
Località: Spiaggia di Velluto
Ha ringraziato: 5 volte
Ringraziato: 86 volte

Re: Bravo da monfa... su commissione.

Messaggiodi prontolino il dom ago 11, 2019 10:27 am

PASSIAMO ALLA VERSIONE EVO1

Intanto la prima cosa è stata comprare una slitta CLP ed è stata subito tolta la ruota libera dal mozzo posteriore

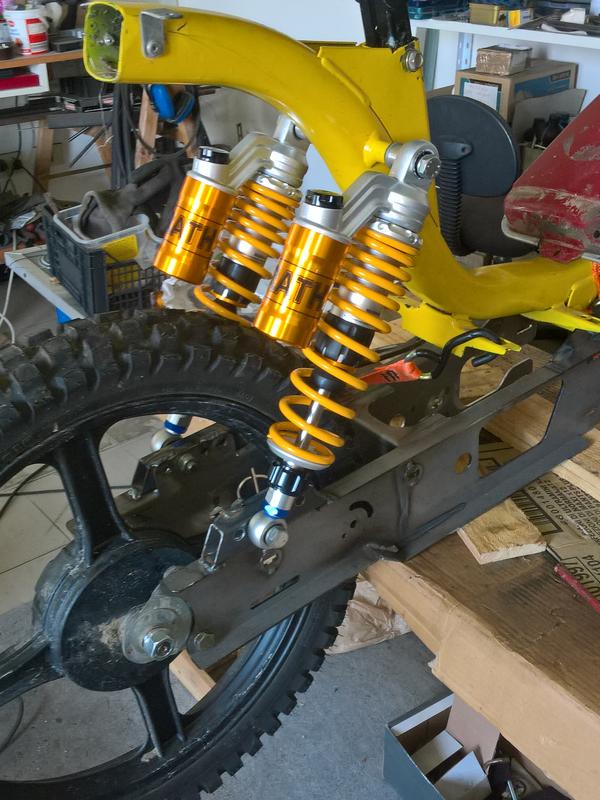

Alla slitta è stata abbinata una coppia di ammortizzatori cinesi ma molto più grossi e (si spera) prestanti rispetto a quelli che montava prima.
Il problema è nato nel montarli che le molle stavano troppo praticamente attaccate alla ruota.
Ho provato a capire quanto distanziarle per avere un passaggio comodo, ma mi sono reso conto che dovevo andare parecchio fuori e non mi piaceva che la spinta del forcellone si sarebbe in parte trasformata in una coppia sulla vite. Quindi sono passato a dei distanziali che facessero anche da secondo supporto e diminuissero la coppia.

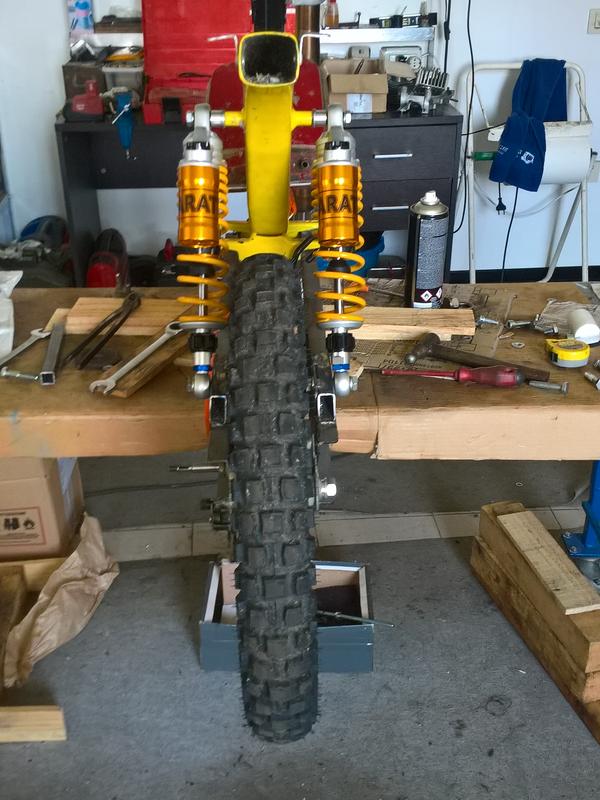

Immagine

Immagine

Immagine

Immagine

Logicamente anche sopra è stata adeguata la lunghezza degli spessori

Per questo post hanno ringraziato: prontolino ringraziato:
FabTac (gio set 05, 2019 11:31 pm)
Rating: 0%

Avatar utente
prontolino

Membro 100cc

Iscritto il: mer mag 30, 2012 11:51 am
Località: Spiaggia di Velluto
Ha ringraziato: 5 volte
Ringraziato: 86 volte

Re: Bravo da monfa... su commissione.

Messaggiodi prontolino il mar ago 13, 2019 9:35 am

Dopo gli ammortizzatori dietro, passiamo alle forcelle davanti.
La scelta è caduta su un paio di forcelle rovesciate da pit bike.
Il problema sul montaggio è stato che non si voleva toccare il cannotto di sterzo originale e il piantone era corto (i cinesi sono fantastici a fare le cose sempre tutte differenti di poco)
Quindi dopo varie ricerche, ho trovato dei cuscinetti a rulli che andassero bene esternamente per il cannotto Bravo e internamente fossero almeno simili, quindi quando mi sono arrivati ho iniziato il lavoro spiantando il piantone per lavorarlo

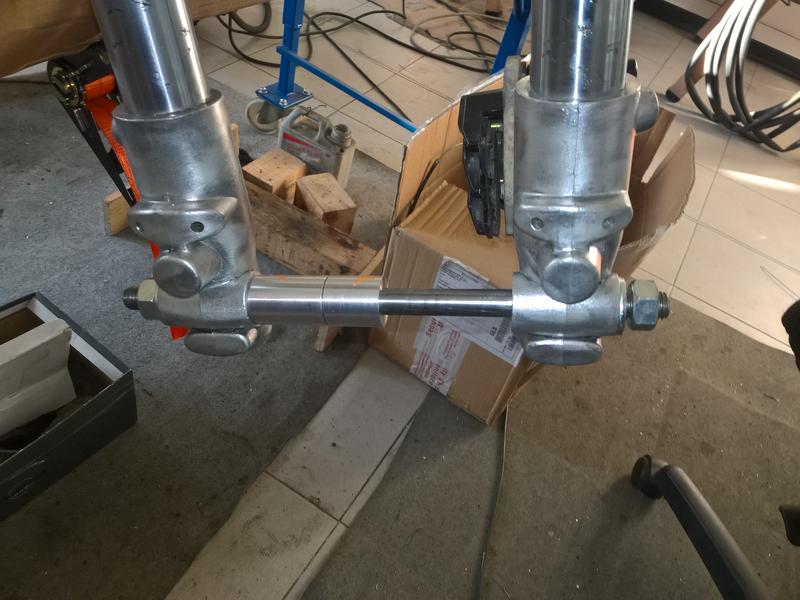

Eccolo dopo i lavori di adattamento delle varie lunghezze (modifica piastra successiva) e diametri per i nuovi cuscinetti

Immagine

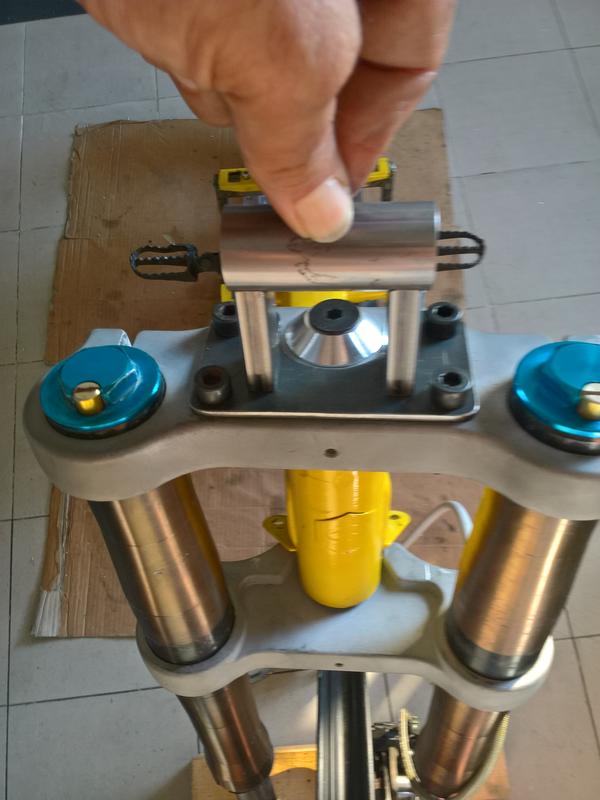

Quindi ho lavorato un po le piastre per cercare di guadagnare quanti più millimetri possibili

Immagine

Fatti tutti quanti i lavori di adattamento necessari e dopo una sabbiatina alle piastre, ecco il pezzo completo di prova.

Immagine

.....manca il montaqggio di prova sul mezzo.
Et voilà

Immagine

Immagine

Immagine

Per questo post hanno ringraziato: prontolino ringraziato:
FabTac (gio set 05, 2019 11:31 pm)
Rating: 0%

Avatar utente
prontolino

Membro 100cc

Iscritto il: mer mag 30, 2012 11:51 am
Località: Spiaggia di Velluto
Ha ringraziato: 5 volte
Ringraziato: 86 volte

Re: Bravo da monfa... su commissione.

Messaggiodi roberto68 il mar ago 13, 2019 10:50 am

Complimenti veramente un bel mezzo mi piace anche il colore mi piange il cuore a vederlo dopo la corsa. Che velocità ottieni con 75 e 13/13?
roberto68

Membro triciclo

Iscritto il: mar giu 11, 2019 12:33 pm
Ha ringraziato: 1 volta
Ringraziato: 1 volta

Re: Bravo da monfa... su commissione.

Messaggiodi prontolino il mar ago 13, 2019 11:45 am

Ciao Roberto, non ho idea che velocità faccia... il motore l'altra voltà è stato chiuso, provato al banco che funzionasse e poi sul motore, ha fatto 3 giretti semplici ed è stato buttato alla monfa, quindi i settaggi erano praticamente inesistenti (aveva fretta di partire)
Inoltre, non gli interessava tanto la parte velocistica, ma che lo scarrozzasse in giro per il percorso, peccato che sia stato sotto un diluvio con tutte le conseguenze del caso.
Questo giro, dovrebbe essere più ragionato e messo a punto, poi te lo faccio sapere.
Infatti questa volta, vuole fare delle modifiche che intanto gli permettano di camminare senza che le sospensioni vadano a fondo corsa ogni volta, poi che il serbatoio sia capiente da poter andare in giro senza portarsi lattine o tanichette e infine, che ci sia un air box a prova di guadi.
Questi sono gli obbiettivi EVO1

P.S. sempre in tema acqua guadi, ruggine ecc.... il mezzo cambierà colore, sarà tutto argento zincatura a vista :mrgreen: :mrgreen:
Avatar utente
prontolino

Membro 100cc

Iscritto il: mer mag 30, 2012 11:51 am
Località: Spiaggia di Velluto
Ha ringraziato: 5 volte
Ringraziato: 86 volte

Re: Bravo da monfa... su commissione.

Messaggiodi ciop il mar ago 13, 2019 1:07 pm

complimentissimi Pronto ... lavoro eccelso !!! =D> =D> =D>
ciop

Membro 50cc

Iscritto il: dom dic 18, 2011 11:41 pm
Ha ringraziato: 0 volta
Ringraziato: 19 volte

Re: Bravo da monfa... su commissione.

Messaggiodi claudio7099 il mar ago 13, 2019 1:32 pm

dalla foto retro la ruota è storta ,mancano le boccole sulla slitta o qualche altro bullone ,bello il lavoro sulle forcelle
Avatar utente
claudio7099

Membro 125cc

Iscritto il: lun lug 06, 2009 7:00 am
Località: torino
Ha ringraziato: 1 volta
Ringraziato: 143 volte

Re: Bravo da monfa... su commissione.

Messaggiodi roberto68 il mar ago 13, 2019 5:13 pm

Comunque il giallo ha un suo perché rimango dell'opinione che fai ed hai fatto un ottimo lavoro. Buon prosieguo.
roberto68

Membro triciclo

Iscritto il: mar giu 11, 2019 12:33 pm
Ha ringraziato: 1 volta
Ringraziato: 1 volta

Re: Bravo da monfa... su commissione.

Messaggiodi prontolino il mar ago 13, 2019 9:26 pm

Claudio, lo so che purtroppo è storta.... Un bullone non prende bene su quella slitta... al momento l'ho lasciato staccato
Se guardi bene, anche le alette della slitta non sono perfettamente a 90°... ma non ho il tempo per controllare anche la virgola, devo correre con i lavori mancanti.
Alla fine vedo comunque di fare un giro a sistemare tutto e.... come mi ha consigliato Mauro... frenafiletti a go-go

grazie dei complimenti :oops: :oops:
Avatar utente
prontolino

Membro 100cc

Iscritto il: mer mag 30, 2012 11:51 am
Località: Spiaggia di Velluto
Ha ringraziato: 5 volte
Ringraziato: 86 volte

Re: Bravo da monfa... su commissione.

Messaggiodi prontolino il gio ago 15, 2019 3:50 pm

Continuiamo.....
Montate le forcelle, è ora di montare la ruota. E via i vecchi cuscinetti a piste e palline sfuse e avanti ad un cuscinetto classsico.
Rifatto quindi il perno che mancava e relativi distanziali per centrare la ruota

Immagine

Per semplificarci la vita, l'impianto frenate è semplre di provenienza pit, quindi già compatibile... basta adattare il cerchio.

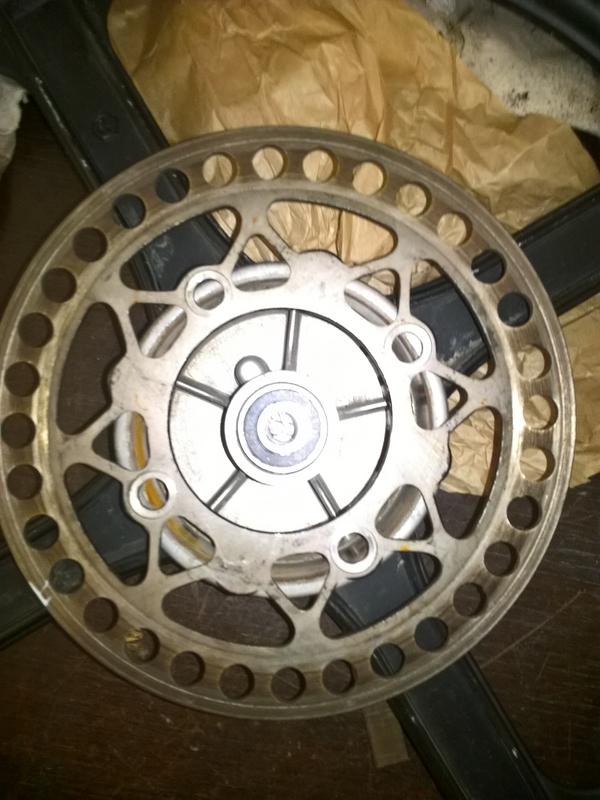

Ecco quindi un assemblaggio veloce che mi permette di iniziare a capire e prendere le misure

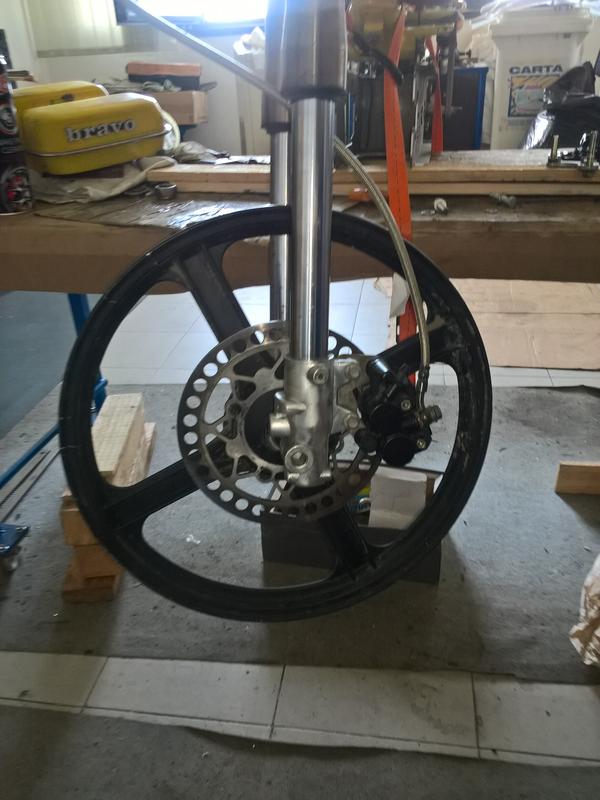

Immagine

BENE..... dovrà stare quì.....

Immagine

.... e dentro devo stare attento a non centrare le razze di irrigidimento.

Immagine

OK.... due misure, un paio di mezzaggi ad un guro delle progettazioni industriali (giusto per qualche conferma) .... e iniziamo a buttare giù due disegni al cad (per vedere se tutto sta in piedi)

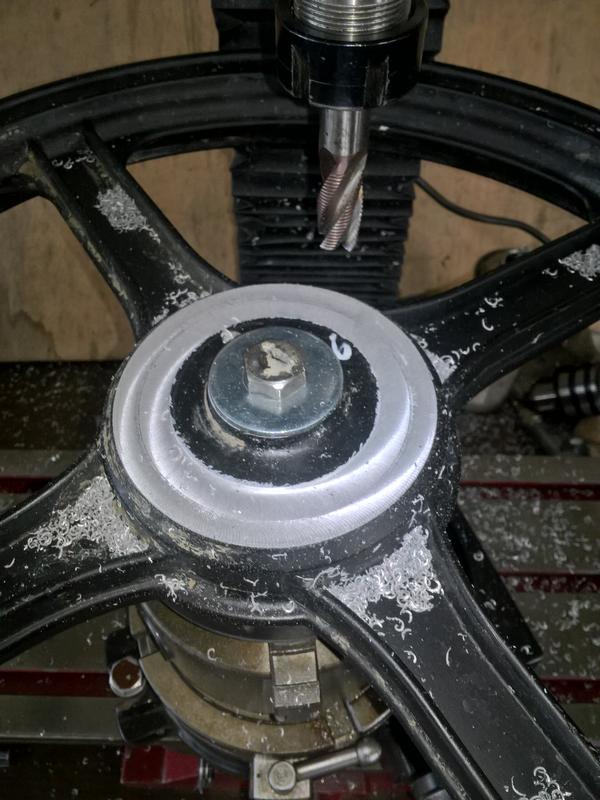

Quindi Iniziamo il lavoro..... Grattuggiamo il cerchio per iniziare.

Immagine

torniamo un bel tondo di alluminio

Immagine

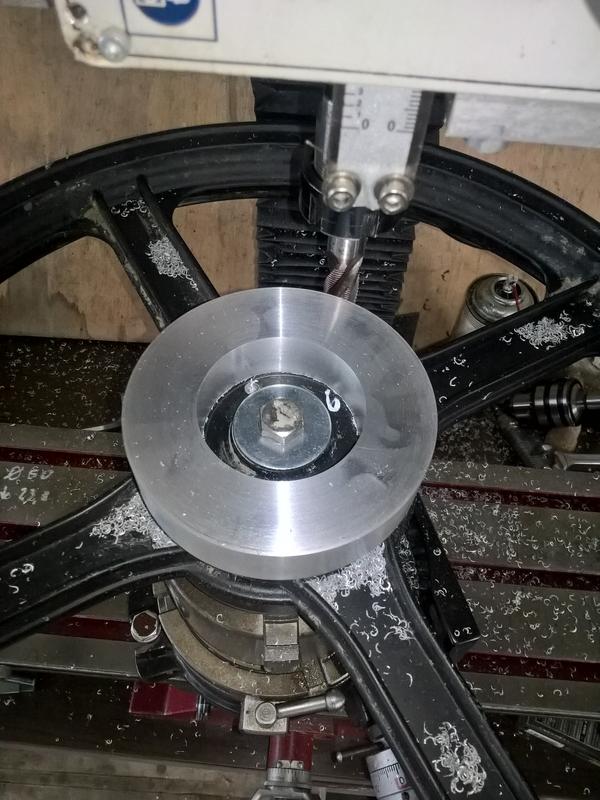

e vediamo se stanno bene assieme.

Immagine

fori e lamature con il divisore

Immagine

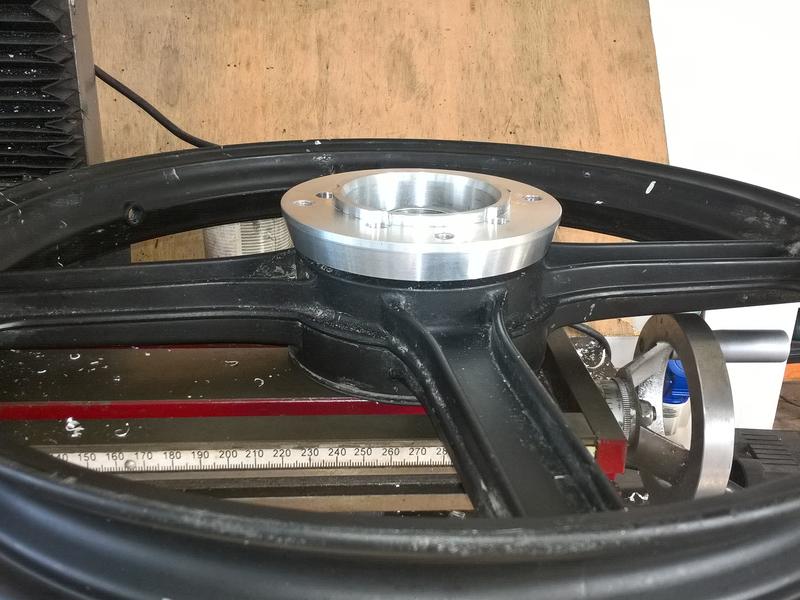

riprendiamolo al tornio per i centraggi e le rifiniture estetiche.....e montiamo il tutto.

Immagine

Immagine

Altro lavoro depennato.....

Per questo post hanno ringraziato: prontolino ringraziato:
FabTac (gio set 05, 2019 11:31 pm)
Rating: 0%

Avatar utente
prontolino

Membro 100cc

Iscritto il: mer mag 30, 2012 11:51 am
Località: Spiaggia di Velluto
Ha ringraziato: 5 volte
Ringraziato: 86 volte

Re: Bravo da monfa... su commissione.

Messaggiodi prontolino il gio ago 22, 2019 10:02 pm

E' ora di ragionare sui riser.
Sarebbe troppo facile prendere dei pezzi di alluminio, fare un foro da 22, 2 tagli e 4 fori filettati e montarli.... invece il manubrio ha l'attacco centrale stretto (da BMX e quindi devo realizzare un castelleto in opera.

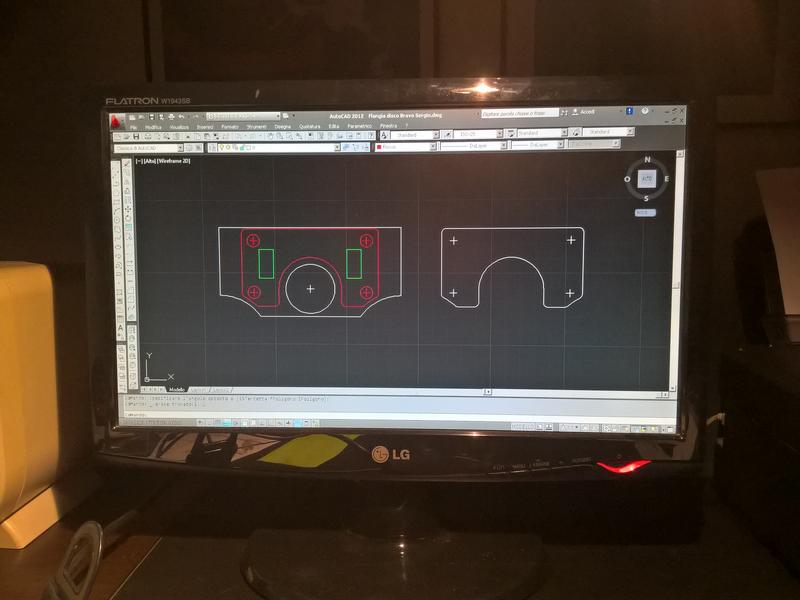

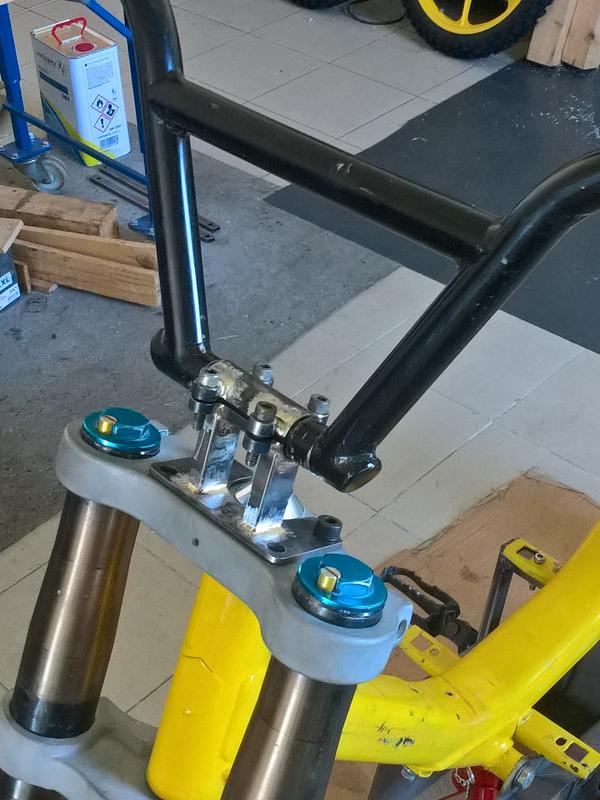

Inizio con il rilevare le misure della piastra e quindi la relativa piastrina dei riser

Immagine

Dal disegno al ferro

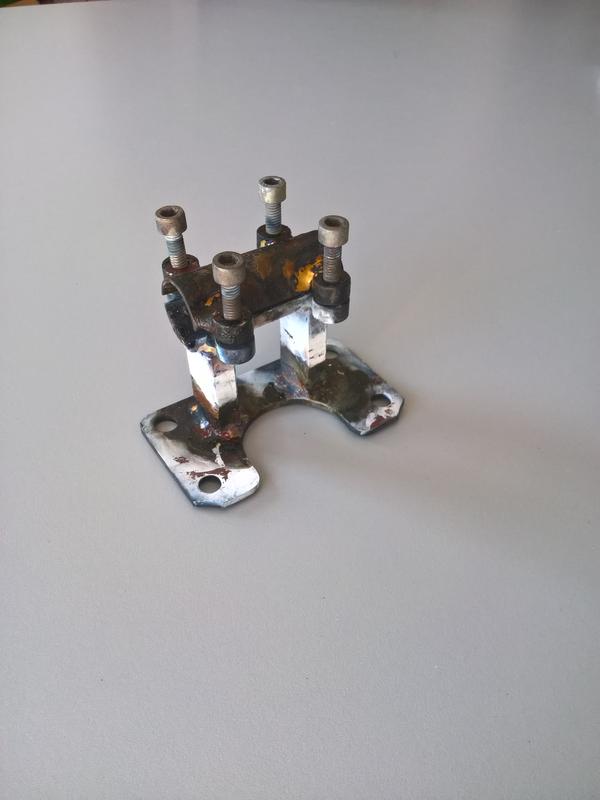

Primo pezzo fatto....

Immagine

Iniziamo a crescere con il castelleto.

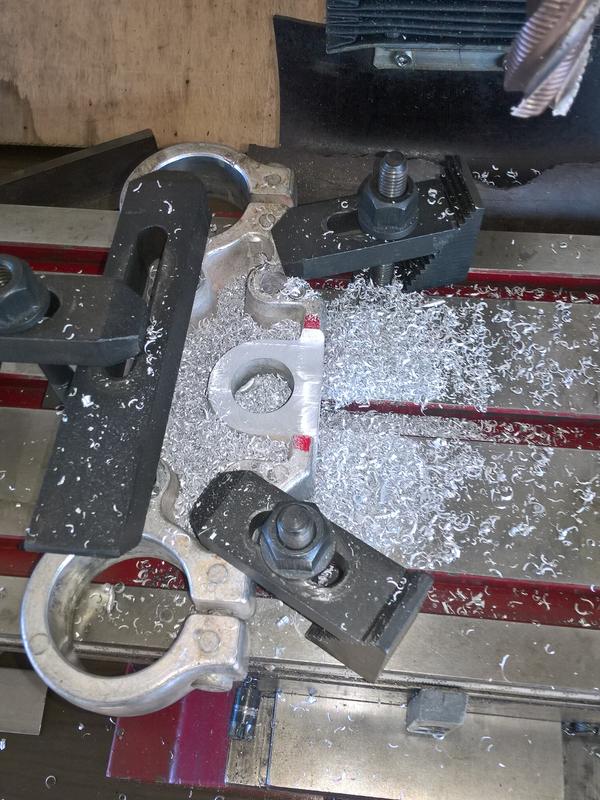

Taglia, fresa, tornisci, barena... ecc ecc..... ed ecco la prima prova "a secco"

Immagine

Immagine

Mancano i nottolini laterali e finalmente porto tutto a saldare a ottone (ancora non ho le bombole :oops: )

Immagine

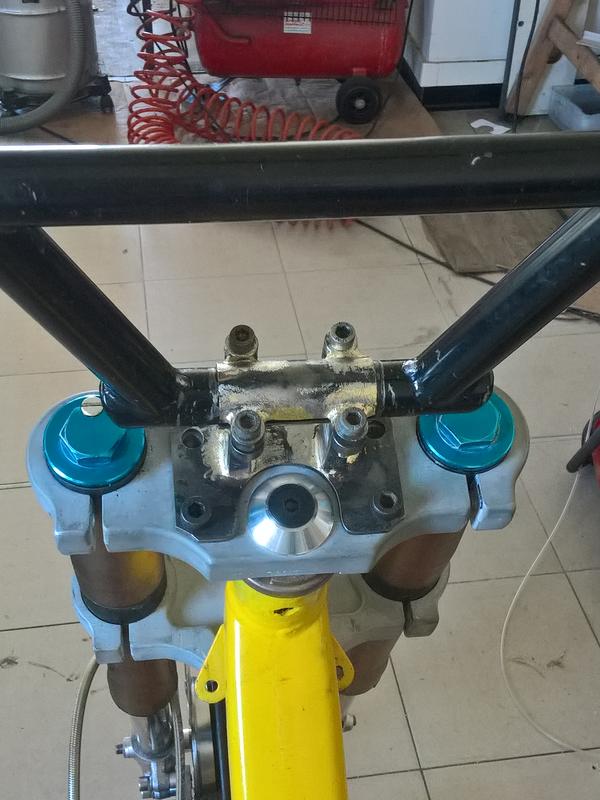

Prima ripulita del antiossidante e delle saldature e via che si testa in opera.

Immagine

Immagine

Al momento sto richiudendo il motore con un albero nuovo rifatto come il vecchio (con aspirazione rivista sulla durata).... a tempo debito, i riser saranno rifiniti con carta vetrata in quanto tutti i pezzi metallici sono da mandare a zincare.

Per questo post hanno ringraziato: prontolino ringraziato:
FabTac (gio set 05, 2019 11:31 pm)
Rating: 0%

Avatar utente
prontolino

Membro 100cc

Iscritto il: mer mag 30, 2012 11:51 am
Località: Spiaggia di Velluto
Ha ringraziato: 5 volte
Ringraziato: 86 volte

Re: Bravo da monfa... su commissione.

Messaggiodi prontolino il mer set 04, 2019 11:25 pm

Evoluzione lavori anche sul Bravo.... Iniziato un altro lavoro abbastanza importante richiesto dal proprietario, un serbatoio che fosse capiente almeno il doppio di quello originale.

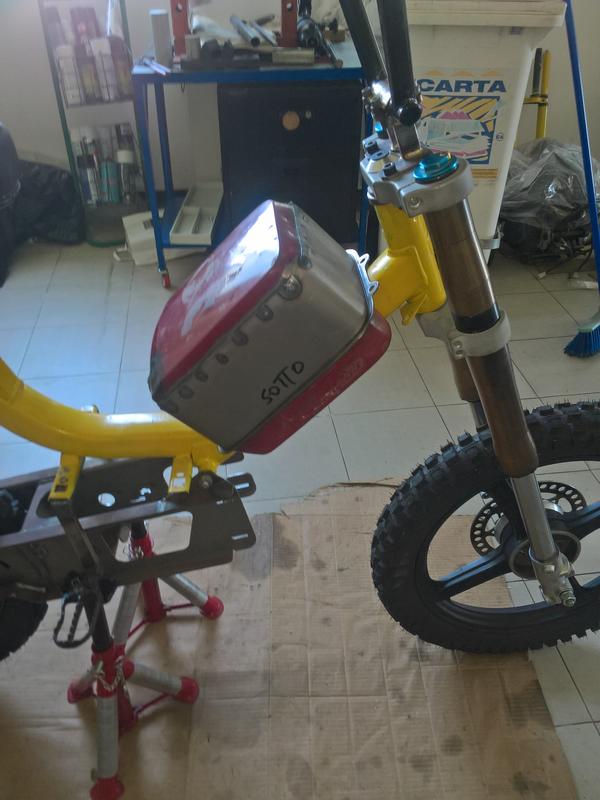

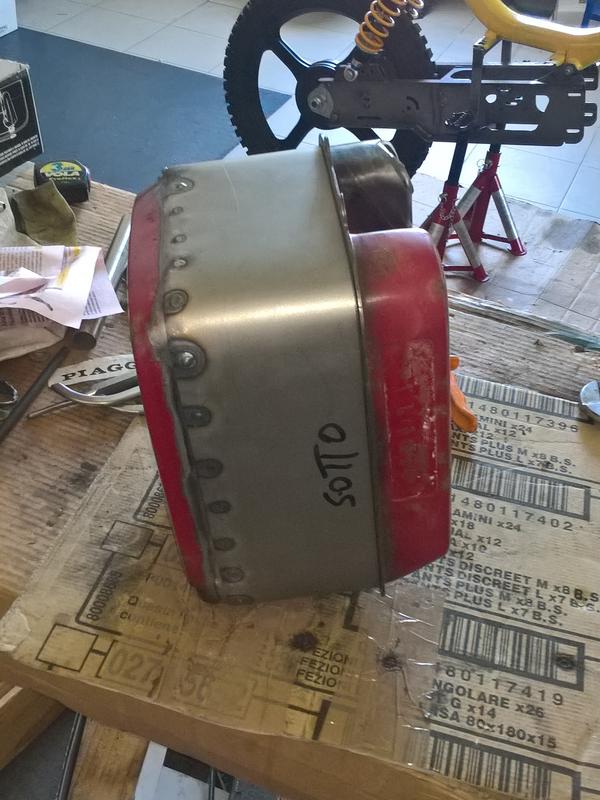

Sono state vagliate alcune ipotesi di farlo fare, di realizzarlo in casa, di realizzare qualcosa ex novo, di modificarne uno esistente.... e alla fine questa è stata la scelta definitiva (sia per questione di tempo che di costi)

Tra l'altro le nuove forcelle, con le piastre con avancorsa diminuita, hanno il problema che con il serbatoio in posizione originale tocchano e la rotazione dello sterzo è irrisoria.... quindi giriamolo e vediamo che succede.

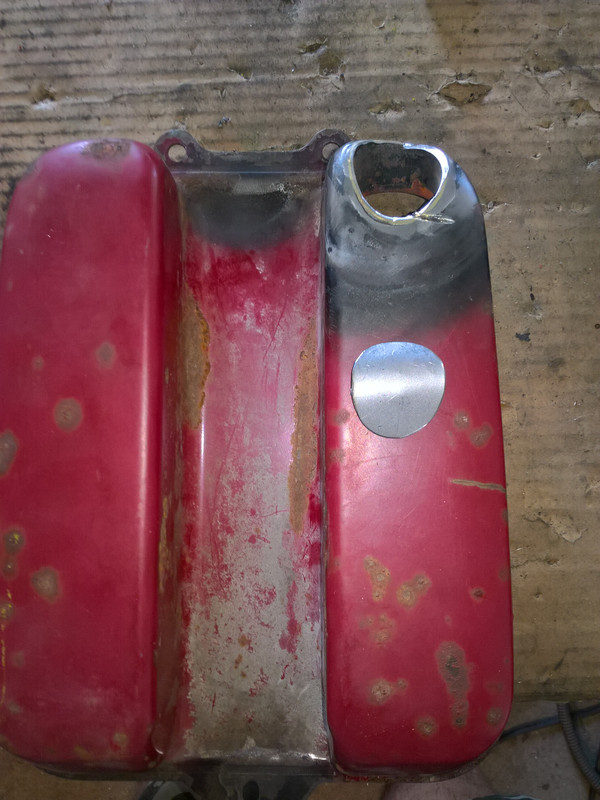

intanto ho tolto i vecchi attacchi del serbatoio (che sarebbero rimasti al contrario)

Immagine

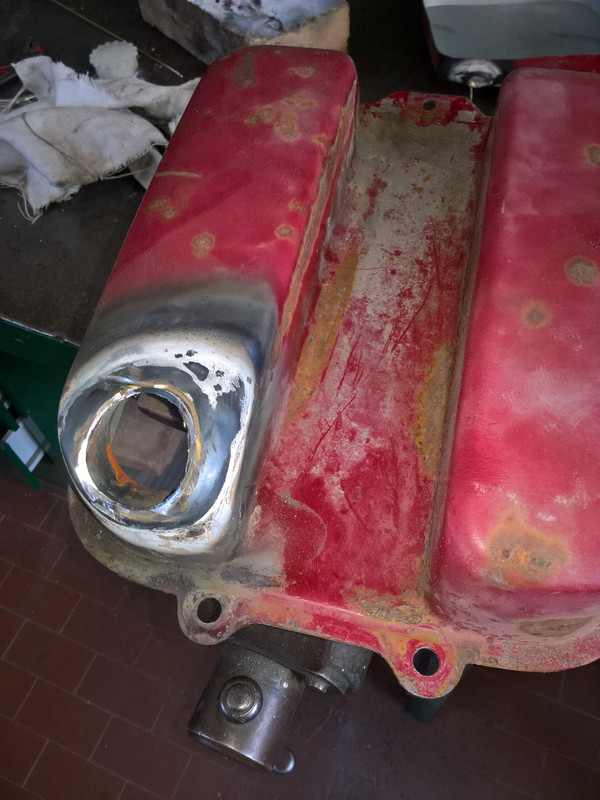

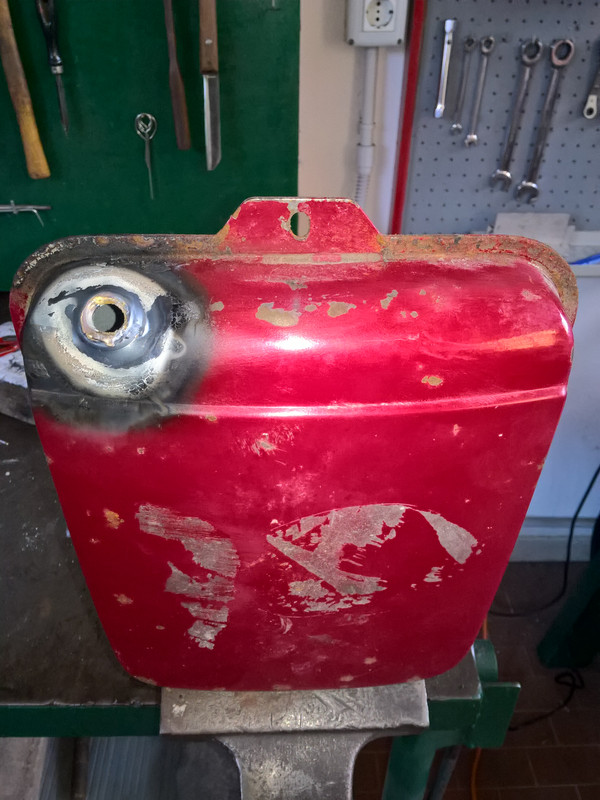

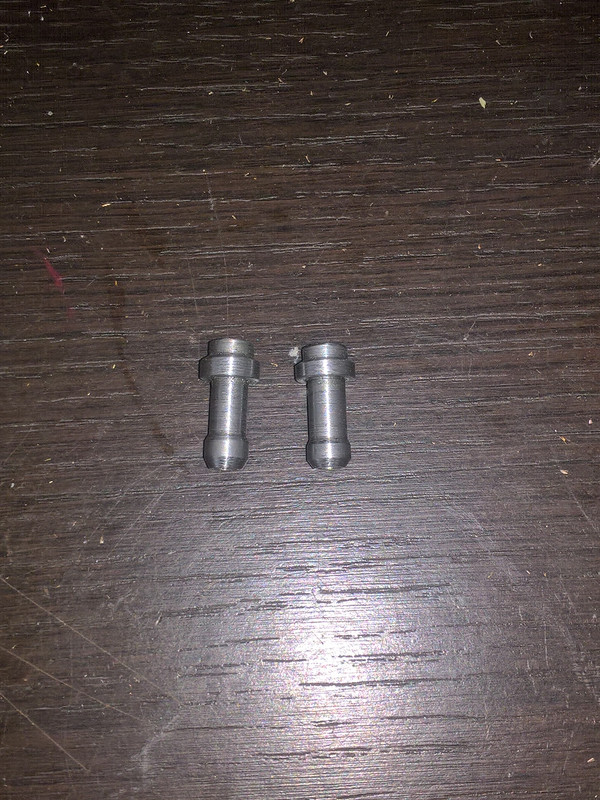

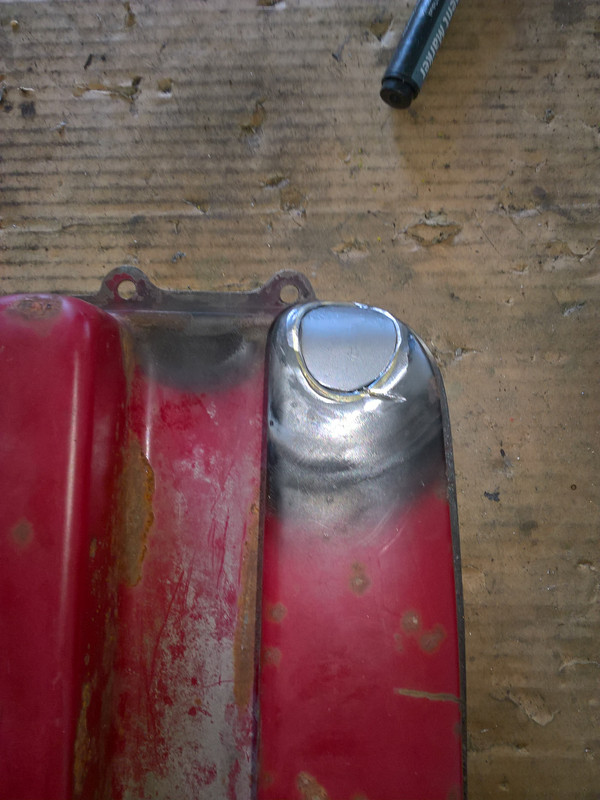

Ma quello del tappo è troppo grosso e non sono riuscito (se scaldo da un lato mi si raffredda dall'altro)

Immagine

e finalmente è giunto il momento del taglio!!!
partenza.....

Immagine

.... e dentro scopro che il serbatoio è zincato e perfetto.... azz... non lo avrei detto!!!

Immagine

to be continued.....

Per questo post hanno ringraziato: prontolino ringraziato:
FabTac (gio set 05, 2019 11:30 pm)
Rating: 0%

Avatar utente
prontolino

Membro 100cc

Iscritto il: mer mag 30, 2012 11:51 am
Località: Spiaggia di Velluto
Ha ringraziato: 5 volte
Ringraziato: 86 volte

Re: Bravo da monfa... su commissione.

Messaggiodi FabTac il gio set 05, 2019 11:30 pm

Ogni giorno ricarico la pagina per veder se ci sono aggiornamenti, mi stai facendo appassionare di questo progetto! Grande!! Continua così ;)
FabTac

Membro triciclo

Iscritto il: dom ago 18, 2019 11:34 pm
Ha ringraziato: 9 volte
Ringraziato: 0 volta

Re: Bravo da monfa... su commissione.

Messaggiodi prontolino il ven set 06, 2019 8:42 pm

Grazie Fab Tac.... purtroppo impegni mi portano a non essere costante nel postare ma sopratutto ammetto che a volte mi dimentico.

Comunque sia, ho continuato a lavorare sul serbatoio, o per meglio dire gli accessori.
Il tappo nuovo (con relativo bocchettone

Immagine

La chiusura del vecchio tappo

Immagine

Immagine

Le nuove uscite del carburante (due poichè il serbatoio rovesciato ha due insenature che con una sola uscita non garantisce lo svuotamento completo)

Immagine

..... ma sopratutto la lamiera di prolunga del serbatoio (già sagomata e puntata da un lato.... dall'altro entra ad incastro)

Immagine

Immagine

.... e prova sul telaio

Immagine

Immagine

Per questo post hanno ringraziato: prontolino ringraziato:
FabTac (ven set 06, 2019 8:52 pm)
Rating: 0%

Avatar utente
prontolino

Membro 100cc

Iscritto il: mer mag 30, 2012 11:51 am
Località: Spiaggia di Velluto
Ha ringraziato: 5 volte
Ringraziato: 86 volte
Prossimo

Torna a Elaborazioni Moped

Chi c’è in linea

Visitano il forum: Google [Bot] e 1 ospite






© 2002-2013 ciaocrossclub.it

CiaoCrossClub.it è contro all'uso criminale dei motori in strada. Icone

note legali - privacy - contatti
