Motore 4 p stradale.

Messaggiodi Jonever001 il dom set 29, 2019 9:40 pm

La mia nuova sfida è questa crete un 4 p stradale mantenendo Carter originali e come mamritta sito plus.
L idea nasce per creare un motore scattante ed affidabile mantenendo il tutto più originale possibile.
L. Alimentazione rimarrà a valvola con un phbg 15,i Carter che userò sono quelli a cui avevo fatto in stile speed engine colando alluminio.
Adesso il problema è il cilindro, non mi preoccupa il fatto del basamento ho già un idea, mi serve un cilindro con il quale si riesca a mantenere l albero originale senza cambiare biella.
Leggendo sul forum mi pare di aver capito che montando un piaggio da scooter(riportando materiale al Carter e basamento, spostando i prigionieri ecc.) con una basetta di 4.5 mm il pistone combacia sia in basso che alto, bisogna poi vedere le fasi, ma forse prendendo un 70cc cinese che non è altro che un 50 rialesato a 47 le fasi sono basse per cui se si alzano magari ci può stare.
Altro roblema l accensione ma magari toenendo il volano in maniera obliqua e sacrificando un po' il travaso di riesce a fare qualcosa.
Grazie mille a tutti per idee e consigli (ps voglio usare i Carter originali in modo da avere anche tutte le scritte piaggio sul Carter)
Jonever001

Membro 50cc

Iscritto il: mar giu 24, 2014 10:36 pm
Ha ringraziato: 4 volte
Ringraziato: 2 volte

Re: Motore 4 p stradale.

Messaggiodi prontolino il dom set 29, 2019 11:47 pm

Considerando di accettare tutte le "clausole" che vuoi per il tuo motore, non pensi che il fatto di montare la Sito Plus non sia un tappo da morire per un cilindro del genere????
Quindi da quà che secondo me se fai un lavoro come si deve, sicuramente con un 75 lavorato e messo a punto come si deve, probabilmente ottieni lo stesso risultato senza sbatterti troppo.

Opzione B, se proprio vuoi montare un cilindro da scooter, se monti un 50?? esistono anche cilindri tipo Malossi che sono in cilindrata originale, hai il vantaggio di avere una camicia e travasi più piccoli per non impazzire con i riporti e ma il tutto continuando ad avere prestazioni che forse un 3P originale non può farti.
Avatar utente
prontolino

Membro 100cc

Iscritto il: mer mag 30, 2012 11:51 am
Località: Spiaggia di Velluto
Ha ringraziato: 5 volte
Ringraziato: 87 volte

Re: Motore 4 p stradale.

Messaggiodi ROUTE 66 il lun set 30, 2019 10:26 am

Altra domanda, su che mezzo devi montarlo? perché se devi montarlo sul ciao, dove non puoi fare sbordare il cilindro dalla parte destra, le opportunità si restringono notevolmente.
Avatar utente
ROUTE 66

Membro 50cc

Iscritto il: dom mag 15, 2011 12:28 pm
Località: oltrepò pavese
Ha ringraziato: 6 volte
Ringraziato: 33 volte

Re: Motore 4 p stradale.

Messaggiodi mauro70 il lun set 30, 2019 1:58 pm

Parti da carta, penna e un calibro e fatti uno schema delle altezze.
In questo momento le fasi sono l ultimo dei problemi .
mauro70

Membro 100cc

Iscritto il: mar lug 07, 2015 8:59 pm
Località: Brescia
Ha ringraziato: 18 volte
Ringraziato: 29 volte

Re: Motore 4 p stradale.

Messaggiodi ROUTE 66 il mer ott 02, 2019 10:28 am

Visto che stiamo parlando di 4p metto qualche foto in anteprima dei miei…
come avevo già accennato sto per finire i cilindri 4p in diverse configurazioni, proprio ieri mi sono arrivati i primi dal tornitore, quasi non ci speravo più.
Entro poche settimane dovrei aprire una discussione dedicata.

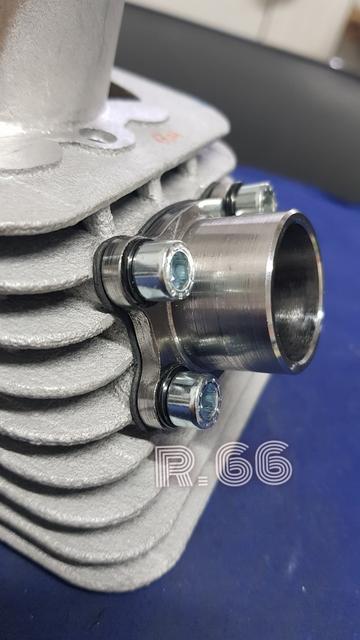

Alesaggio 47 oppure 47,6

Immagine

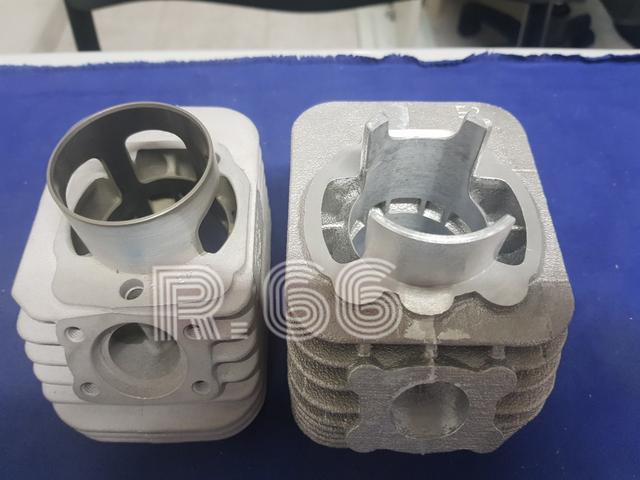

E alesaggio da 50 mm con alettatura maggiorata

Immagine
Ultima modifica di ROUTE 66 il mer ott 02, 2019 11:12 am, modificato 5 volte in totale.
Avatar utente
ROUTE 66

Membro 50cc

Iscritto il: dom mag 15, 2011 12:28 pm
Località: oltrepò pavese
Ha ringraziato: 6 volte
Ringraziato: 33 volte

Re: Motore 4 p stradale.

Messaggiodi ROUTE 66 il mer ott 02, 2019 10:35 am

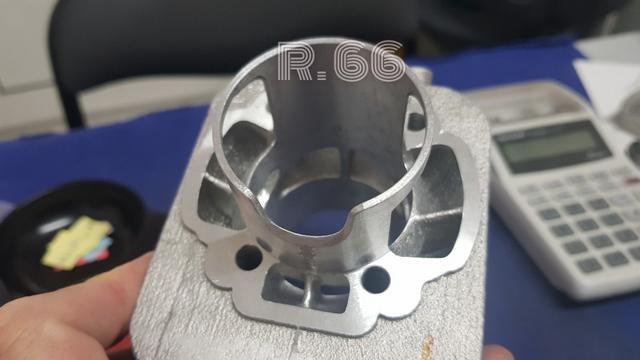

Questa è la versione diametro 47.6 per pistoni scooter, montaggio plug e play su carter malossi nuovi con sola barenatura per la camicia.

Immagine


Se invece si vogliono spostare i due prigionieri lato frontescarico si può tenere una camicia più spessa e aperta sotto.
L'accostamento con big deps serve esclusivamente per farsi un'idea più precisa delle dimensioni.
Immagine

Immagine

Immagine
Ultima modifica di ROUTE 66 il mer ott 02, 2019 12:35 pm, modificato 1 volta in totale.
Avatar utente
ROUTE 66

Membro 50cc

Iscritto il: dom mag 15, 2011 12:28 pm
Località: oltrepò pavese
Ha ringraziato: 6 volte
Ringraziato: 33 volte

Re: Motore 4 p stradale.

Messaggiodi mauro70 il mer ott 02, 2019 11:15 am

Route66 sei arrivato prima te di Malossi... :mrgreen:
Complimenti per il lavoro
mauro70

Membro 100cc

Iscritto il: mar lug 07, 2015 8:59 pm
Località: Brescia
Ha ringraziato: 18 volte
Ringraziato: 29 volte

Re: Motore 4 p stradale.

Messaggiodi ROUTE 66 il mer ott 02, 2019 11:21 am

La testa è solo una Pinasco appoggiata..
Immagine
Avatar utente
ROUTE 66

Membro 50cc

Iscritto il: dom mag 15, 2011 12:28 pm
Località: oltrepò pavese
Ha ringraziato: 6 volte
Ringraziato: 33 volte

Re: Motore 4 p stradale.

Messaggiodi claudio7099 il mer ott 02, 2019 3:00 pm

ammazza che buchi ,diventano sempre più grossi questi travasi ,bellissimo ...
Avatar utente
claudio7099

Membro 125cc

Iscritto il: lun lug 06, 2009 7:00 am
Località: torino
Ha ringraziato: 1 volta
Ringraziato: 143 volte

Re: Motore 4 p stradale.

Messaggiodi prontolino il mer ott 02, 2019 4:20 pm

:heart: :heart: :heart: Scarico con traversino.... i love!!

Cazzo r66, questo è veramente uno scoop, mi fai venir voglia degli MP one!!!
Avatar utente
prontolino

Membro 100cc

Iscritto il: mer mag 30, 2012 11:51 am
Località: Spiaggia di Velluto
Ha ringraziato: 5 volte
Ringraziato: 87 volte

Re: Motore 4 p stradale.

Messaggiodi claudio7099 il mer ott 02, 2019 6:50 pm

Occhio che malossi te lo copia subito
Avatar utente
claudio7099

Membro 125cc

Iscritto il: lun lug 06, 2009 7:00 am
Località: torino
Ha ringraziato: 1 volta
Ringraziato: 143 volte

Re: Motore 4 p stradale.

Messaggiodi prontolino il mer ott 02, 2019 9:15 pm

Mi sa che fa prima a copiarlo qualche marpione per la Monferraglia (i soliti nomi)
Avatar utente
prontolino

Membro 100cc

Iscritto il: mer mag 30, 2012 11:51 am
Località: Spiaggia di Velluto
Ha ringraziato: 5 volte
Ringraziato: 87 volte

Re: Motore 4 p stradale.

Messaggiodi ROUTE 66 il mer ott 02, 2019 9:48 pm

Azz.. no dai... speriamo di no,
ci sono parecchi modelli, sono diametro 47,6 e 50, ognuno con due travaserie frontescarico differenti,
fanno 4 versioni, ognuna delle quali è disponibile con 2 scarichi diversi (piccolo e grande).
Sono 8 possibili combinazioni.
Più altrettante in corsa 46.
Ho 16 modelli, ci ho messo 1 anno. :D :D
Avatar utente
ROUTE 66

Membro 50cc

Iscritto il: dom mag 15, 2011 12:28 pm
Località: oltrepò pavese
Ha ringraziato: 6 volte
Ringraziato: 33 volte
