Carter lamellare vl14

Messaggiodi davidepetretich il lun gen 07, 2019 11:00 pm

Ciao a tutti, dato che ho visto interesse per il mio carter ho deciso di fare un post. Il motore va usato nel campionato cnm.
Cilindro athena con scarico smontabile da 27 x22 interno eseguito al tornio. Booster rifatti e aperti i canali. Il condotto non verrà tappato dal prigioniere perché è da 9 mm e verra scaricato nei condotti di scarico. Fasi 125 176.
Pacco minarelli vl14
Phbg 21
Ecc.. Ec...
Allegati
davidepetretich

Membro triciclo

Iscritto il: mar set 28, 2010 12:27 pm
Ha ringraziato: 0 volta
Ringraziato: 2 volte

Re: Carter lamellare vl14

Messaggiodi Paga il lun gen 07, 2019 11:16 pm

Il carterino lo produci tu ?
...correva la fantasia verso la prateria, fra la via Emilia e il West...
Avatar utente
Paga

Membro 100cc

Iscritto il: dom lug 30, 2006 8:57 pm
Località: Piacenza
Ha ringraziato: 0 volta
Ringraziato: 2 volte

Re: Carter lamellare vl14

Messaggiodi davidepetretich il lun gen 07, 2019 11:19 pm

Si io ho fatto il progetto poi me li faccio fare
davidepetretich

Membro triciclo

Iscritto il: mar set 28, 2010 12:27 pm
Ha ringraziato: 0 volta
Ringraziato: 2 volte

Re: Carter lamellare vl14

Messaggiodi prontolino il lun gen 07, 2019 11:38 pm

Ammetto che dall'esperno non gli davo il massimo della fiducia, invece devo dire, guardando il condotto dal lato carter, che è veramente una bella realizzazione.
Per inserirlo lo avevi abbinato ad una slitta rinforzata classica o fatta anche quella su tue specifiche?
Avatar utente
prontolino

Membro 80cc

Iscritto il: mer mag 30, 2012 11:51 am
Località: Spiaggia di Velluto
Ha ringraziato: 5 volte
Ringraziato: 71 volte

Re: Carter lamellare vl14

Messaggiodi ROUTE 66 il mar gen 08, 2019 10:22 am

Mi sta piacendo sempre di più il lamellare laterale, forse anche perché si stanno vedendo dei lavori ben fatti come il tuo!

Volevo chiederti se hai usato un cuscinetto di dimensioni standard o maggiorato e, se puoi, potresti mettere qualche foto della lavorazione del cilindro Athena?
Le fasatura che hai deciso 125-176 è frutto di qualche tua prova precedente?
Grazie e complimenti.
Avatar utente
ROUTE 66

Membro 50cc

Iscritto il: dom mag 15, 2011 12:28 pm
Località: oltrepò pavese
Ha ringraziato: 5 volte
Ringraziato: 31 volte

Re: Carter lamellare vl14

Messaggiodi davidepetretich il mar gen 08, 2019 1:42 pm

Grazie Route! sono 8 anni che sviluppo questo gt e il miglior risultato è stato con queste fasi. ora lo sto per chiudere poi penso di fare qualche carter se a qualcuno interessa, perché sono fiducioso sulle prestazioni! intanto qualche foto. Il cilindro è stato tornito e filettato per il collettore in modo da scavare i canali dei booster, che per realizzarmi ho dovuto rettificare steli da 3mm di frese tradizionali lunghe per montarle sul manipolo angolare. dopo la lavorazione sono riuscito a prendere i calchi e su per giù ci siamo come sezioni, basta solo rifinire un po le sezioni in canna e lo provo
Allegati
cilindro 3.jpg
cilindro 3.jpg (171.23 KiB) Osservato 306 volte
davidepetretich

Membro triciclo

Iscritto il: mar set 28, 2010 12:27 pm
Ha ringraziato: 0 volta
Ringraziato: 2 volte

Re: Carter lamellare vl14

Messaggiodi davidepetretich il mar gen 08, 2019 1:44 pm

qualche altra foto
Allegati
davidepetretich

Membro triciclo

Iscritto il: mar set 28, 2010 12:27 pm
Ha ringraziato: 0 volta
Ringraziato: 2 volte

Re: Carter lamellare vl14

Messaggiodi davidepetretich il mar gen 08, 2019 1:49 pm

non va un prigioniere da 7 ma da bensì da 9mm e verrà scaricato in corrispondenza dell'apertura nel condotto. per realizzare i canali dei booster mi ci sono volute una ventina di ora circa
Allegati
cilindro 2.jpg
cilindro 2.jpg (155.67 KiB) Osservato 303 volte
davidepetretich

Membro triciclo

Iscritto il: mar set 28, 2010 12:27 pm
Ha ringraziato: 0 volta
Ringraziato: 2 volte

Re: Carter lamellare vl14

Messaggiodi davidepetretich il mar gen 08, 2019 2:04 pm

foto del mezzo che parteciperà al cnm visto che con il proto a cremona abbiamo fatto il secondo posto ora mi è salita la scimmia. monta
-cerchi da 12 dell'eco per montare le pmt
-forcelle marzocchi cagiva mito
-pinza radiale voca
-spostapinza artigianale
-disco flottante da 250
-ammortizzatori posteriori marzocchi
- sella artigianale by Poto (io)
- angolo di sterzo 22,5°

c'è ancora parecchio lavoro ma con calma lo finirò
Allegati
davidepetretich

Membro triciclo

Iscritto il: mar set 28, 2010 12:27 pm
Ha ringraziato: 0 volta
Ringraziato: 2 volte

Re: Carter lamellare vl14

Messaggiodi ROUTE 66 il mar gen 08, 2019 4:47 pm

La lavorazione allo scarico ed ai booster mi piace moltissimo, anche a me piace maltrattare gli Athena, ora sono a cromare e li attendo a giorni, poi penso di fare un post con qualche foto.
Avatar utente
ROUTE 66

Membro 50cc

Iscritto il: dom mag 15, 2011 12:28 pm
Località: oltrepò pavese
Ha ringraziato: 5 volte
Ringraziato: 31 volte

Re: Carter lamellare vl14

Messaggiodi ROUTE 66 il mar gen 08, 2019 4:59 pm

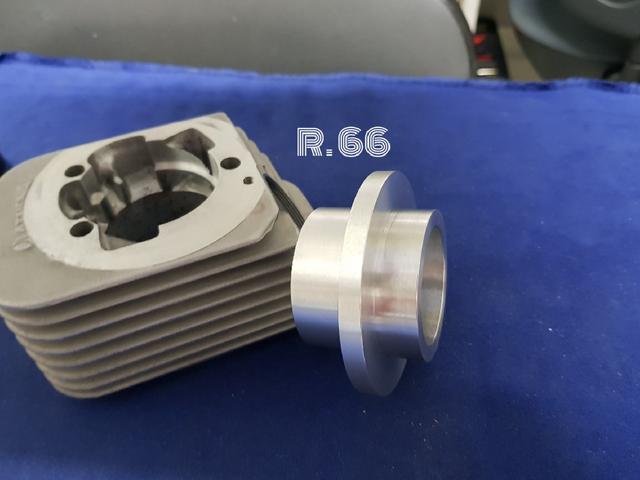

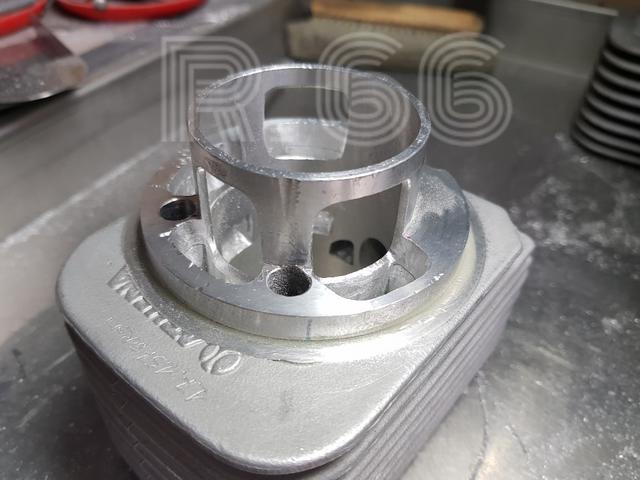

Visto che anche tu sei un appassionato di questo cilindro faccio un riassunto della lavorazione, siccome gli dedico poco tempo è parecchio che ho cominciato…

Stupro...
Immagineupload images

Camicia e basetta (corsa 46)
Immagine

Interno...
Immagineimage hosting

Finitura...
Immagine

Confronto.
Immaginefoto su web

Immagine
Avatar utente
ROUTE 66

Membro 50cc

Iscritto il: dom mag 15, 2011 12:28 pm
Località: oltrepò pavese
Ha ringraziato: 5 volte
Ringraziato: 31 volte

Re: Carter lamellare vl14

Messaggiodi ROUTE 66 il mar gen 08, 2019 5:32 pm

davidepetretich ha scritto: per realizzare i canali dei booster mi ci sono volute una ventina di ora circa...


Come ti capisco, io dopo 6 ore sono stufo... infatti i tuoi sono meglio!! Bellissimi!!
l'angolazione del manipolo del fresino non va molto bene per fare questo lavoro.
Avatar utente
ROUTE 66

Membro 50cc

Iscritto il: dom mag 15, 2011 12:28 pm
Località: oltrepò pavese
Ha ringraziato: 5 volte
Ringraziato: 31 volte

Re: Carter lamellare vl14

Messaggiodi prontolino il mar gen 08, 2019 6:41 pm

Complimenti per le realizzazioni di entrambi......

Davide, per caso avevi già postato le foto e le lavorazioni del cilindro (magari una parte)??? mi sembra di averle già viste e letto circa le lavorazioni eseguite.
Altra curiosità, ma come mai più volte ho visto l'uso o la modifica dei mezzi con ruote da 12?? che vantaggi avete?
Avatar utente
prontolino

Membro 80cc

Iscritto il: mer mag 30, 2012 11:51 am
Località: Spiaggia di Velluto
Ha ringraziato: 5 volte
Ringraziato: 71 volte

Re: Carter lamellare vl14

Messaggiodi Paga il mar gen 08, 2019 9:48 pm

Veramente complimenti.
Ti volevo chiedere cosa fanno a Cremona...Abito a pochi km e non ho mai sentito nulla...
...correva la fantasia verso la prateria, fra la via Emilia e il West...
Avatar utente
Paga

Membro 100cc

Iscritto il: dom lug 30, 2006 8:57 pm
Località: Piacenza
Ha ringraziato: 0 volta
Ringraziato: 2 volte

Re: Carter lamellare vl14

Messaggiodi AnonymousC il mer gen 09, 2019 8:54 pm

Un altro rivale nei proto, interessante.
AnonymousC

Membro triciclo

Iscritto il: mer apr 15, 2015 10:11 pm
Località: Castiglione delle Stiviere
Ha ringraziato: 18 volte
Ringraziato: 4 volte

Re: Carter lamellare vl14

Messaggiodi RAFFAELLO il gio gen 10, 2019 12:10 am

be ragazzi, fa piacere vedere quanto ci date dentro, complimenti.
Le parole volano via come foglie al vento, i risultati restano.....

Occhio ragazzi, la rete non è legge o regola sicura, fate come san tommaso....ficcateci il naso.
Avatar utente
RAFFAELLO

Moderatore

Iscritto il: dom set 18, 2005 10:49 pm
Località: Padova
Ha ringraziato: 67 volte
Ringraziato: 313 volte

Re: Carter lamellare vl14

Messaggiodi davidepetretich il lun gen 14, 2019 2:19 pm

con questo telaio anche se con cerchi da 12 rientro nella t80! in quanto sono di derivazione moped, i vantaggi a mio parere sono le gomme… posso montare le pmt, inoltre per le quote del telaio ritengo che con i 12 sia più bilanciato, infatti ha quasi le stesse quote di una mini gp.
davidepetretich

Membro triciclo

Iscritto il: mar set 28, 2010 12:27 pm
Ha ringraziato: 0 volta
Ringraziato: 2 volte

Re: Carter lamellare vl14

Messaggiodi AnonymousC il mar gen 15, 2019 12:01 pm

Bene, un altro rivale nei t80 allora.
AnonymousC

Membro triciclo

Iscritto il: mer apr 15, 2015 10:11 pm
Località: Castiglione delle Stiviere
Ha ringraziato: 18 volte
Ringraziato: 4 volte

Torna a Elaborazioni Moped
