Re: Configurazione carter 4p moped

Messaggiodi claudio7099 il mar ott 15, 2019 7:55 am

per una questione di bilanciamento conviene fare lo smusso su tutta la circonferenza ,ma se ti ha già detto che non vuole farlo aumenta solo lo spazio tra le spalle
Avatar utente
claudio7099

Membro 125cc

Iscritto il: lun lug 06, 2009 7:00 am
Località: torino
Ha ringraziato: 2 volte
Ringraziato: 144 volte

Re: Configurazione carter 4p moped

Messaggiodi Etilico80 il mar ott 15, 2019 8:22 am

claudio7099 ha scritto:per una questione di bilanciamento conviene fare lo smusso su tutta la circonferenza ,ma se ti ha già detto che non vuole farlo aumenta solo lo spazio tra le spalle


Non è che non vuole farlo ma me lo sconsiglia perché dice che si rischia di indebolirlo..... anche lo spazio tra spalla e spalla più di 8 mm non è consigliato.....
Ma io non vedo dove uno smusso magari non estremo possa indebolire l’albero...... al limite diventerà troppo leggero!!
Etilico80

Membro 50cc

Iscritto il: dom apr 15, 2018 10:34 am
Ha ringraziato: 0 volta
Ringraziato: 0 volta

Re: Configurazione carter 4p moped

Messaggiodi claudio7099 il mar ott 15, 2019 9:45 am

sai ognuno ha le sue idee ,non sempre combaciano con le nostre ,io sono per il "tutto si può fare" ma ti scontri con altre ideee che siano giuste o sbagliate non lo so ...
Avatar utente
claudio7099

Membro 125cc

Iscritto il: lun lug 06, 2009 7:00 am
Località: torino
Ha ringraziato: 2 volte
Ringraziato: 144 volte

Re: Configurazione carter 4p moped

Messaggiodi Etilico80 il mar ott 15, 2019 1:07 pm

claudio7099 ha scritto:questo è un esempio ,fatto giusto questa settimana ,puoi farlo su tutte e due le spalle


La tua proposta mi piace quindi ho deciso di correre il rischio di eventuale e farla Anche perché casca precisa come invito al pacco lamellare quando si apre ti volevo chiedere se oltre a farla su tutte e due le spalle conviene farla solo nella fase di aspirazione oppure su tutta la circonferenza della spalla anche perché casca precisa come invito al pacco lamellare quando si apre ti volevo chiedere se oltre a farla su tutte e due le spalle conviene farla solo nella fase di aspirazione oppure su tutta la circonferenza della spalla
Allegati
Etilico80

Membro 50cc

Iscritto il: dom apr 15, 2018 10:34 am
Ha ringraziato: 0 volta
Ringraziato: 0 volta

Re: Configurazione carter 4p moped

Messaggiodi ROUTE 66 il mar ott 15, 2019 3:07 pm

Etilico80 ha scritto: ...ho deciso di correre il rischi e farla, Anche perché casca precisa come invito al pacco lamellare quando si apre ti volevo chiedere se oltre a farla su tutte e due le spalle conviene farla solo nella fase di aspirazione…


Fosse il mio proverei a farla esclusivamente nella fase di aspirazione e su tutte e due le spalle.
Avatar utente
ROUTE 66

Membro 50cc

Iscritto il: dom mag 15, 2011 12:28 pm
Località: oltrepò pavese
Ha ringraziato: 6 volte
Ringraziato: 36 volte

Re: Configurazione carter 4p moped

Messaggiodi Etilico80 il mar ott 15, 2019 3:45 pm

Quindi quarta di l’albero dalla parte variatore e considerando dove sta’ il pacco lamellare dovrebbe essere estesa così’?
Allegati
Vista lato variatore
Etilico80

Membro 50cc

Iscritto il: dom apr 15, 2018 10:34 am
Ha ringraziato: 0 volta
Ringraziato: 0 volta

Re: Configurazione carter 4p moped

Messaggiodi Etilico80 il mer ott 16, 2019 2:20 pm

Mentre attendo il nuovo disegno dell’albero con le ultime modifiche vorrei farmi un po’ di chiarezza sull’argomento volume Carter pompa.
Se il pistone salendo dal pmi al pms aspira diciamo 120 c.c. e quando scende immette questi 120 c.c. nel Cilindro a cosa serve la differenza Di volume nei Carter tra quando il pistone È in alto a quando il pistone in basso se la quantità aspirata rimane di 120 c.c.???
A meno che Essendo una manovra velocissima il pistone quando sale avendo più spazio riesce ad incamerare più di più fluido. E quando scende avendo più spazio riesce a rimettere più fluido
Etilico80

Membro 50cc

Iscritto il: dom apr 15, 2018 10:34 am
Ha ringraziato: 0 volta
Ringraziato: 0 volta

Re: Configurazione carter 4p moped

Messaggiodi Etilico80 il mer ott 16, 2019 2:28 pm

Cioè volevo dire quando il pistone è al punto morto inferiore lo spazio che c’è dentro e che rimane a cosa serve? Se il pistone salendo se lo crea lo spazio necessario Che gli serve a quando scenderà per immettere nel cilindro Che gli serve a quando scenderà per immettere nel cilindro?
Etilico80

Membro 50cc

Iscritto il: dom apr 15, 2018 10:34 am
Ha ringraziato: 0 volta
Ringraziato: 0 volta

Re: Configurazione carter 4p moped

Messaggiodi claudio7099 il mer ott 16, 2019 4:59 pm

E si magari fosse così facile ,chiudiamo tutto e via andare
Avatar utente
claudio7099

Membro 125cc

Iscritto il: lun lug 06, 2009 7:00 am
Località: torino
Ha ringraziato: 2 volte
Ringraziato: 144 volte

Re: Configurazione carter 4p moped

Messaggiodi Etilico80 il mer ott 16, 2019 5:48 pm

Mmmmmm........ lo sospettavo che c’era qualcosa sotto hahahahah.......
A dire il vero .... menomale che non è così facile e via...... altrimenti finisce il divertimento!!!!!!

Quindi come funziona il carico e scarico del carter pompa !!!!!
Etilico80

Membro 50cc

Iscritto il: dom apr 15, 2018 10:34 am
Ha ringraziato: 0 volta
Ringraziato: 0 volta

Re: Configurazione carter 4p moped

Messaggiodi claudio7099 il mer ott 16, 2019 9:31 pm

c'è un famoso rapporto tra il volume carter pompa e la cilindrata (che poi è lo stesso volume che sposta il pistone ) e non è 1:1 ,ne aveva parlato mauro in un suo post tempo addietro mentre sperimentava ,io sono uno di quelli che cerca volume nel carter soprattutto se passi da 50cc a 80cc o 100cc o 130cc (nel caso vespa anche oltre)

ti dico di più ,ho montato una biella del ciao su uno scooter strano italjet abbastanza vecchio per un prapianto con un dr 70 piaggio ad aria ,ho fatto una basetta da 20-22mm (è passato più di un anno non ricordo di preciso ,era enorme ) ,il ragazzo mi ha preso per scemo ,ma con un cilindro da 60 euri stava davanti ai vari f10 a liquido superpompati dei suoi amici ,20 euri di biella e 60 il cilindro
Avatar utente
claudio7099

Membro 125cc

Iscritto il: lun lug 06, 2009 7:00 am
Località: torino
Ha ringraziato: 2 volte
Ringraziato: 144 volte

Re: Configurazione carter 4p moped

Messaggiodi Etilico80 il mer ott 16, 2019 10:08 pm

È.... quel post farebbe comodo a ritrovarlo....
Quindi praticamente su dei carter dove c’è un volume per sfruttare a pieno un 70cc se ci viene moNtato un 120cc la differenza di prestazioni e’ poca o niente ...... magari scalda meno è dura di più.
Nel mio caso allora visto che i carter sono stati progettati per massimo un 80cc adesso che monterò un 120cc dovrò cercare di scavarli il più possibile per recuperare volume perché di sicuro sarò sotto di brutto e anche se monto Biella di 95mm non posso basettare ansi devo tornire il gruppo per allinearmi..... a meno che non trovi un pistone più lungo che abbia un interasse da bordo cielo a centro spinotto maggiore!!! In questo caso potrei basettare e recuperare altro volume oltre che a scavare il più p orribile........

Se recupero volume basettando dai carter al pacco lamellare non conta è peggioro perché allungo il tragitto della miscela giusto?
Etilico80

Membro 50cc

Iscritto il: dom apr 15, 2018 10:34 am
Ha ringraziato: 0 volta
Ringraziato: 0 volta

Re: Configurazione carter 4p moped

Messaggiodi ROUTE 66 il gio ott 17, 2019 9:27 am

Proprio per questo motivo non farei quel tipo di motore con una biella da 95 mm, le bielle da 100 sono abbastanza comuni e ti aumenterebbe il volume, perché non montarla ?
Per lo smusso delle spalle fallo come hai disegnato, deve corrispondere alla fasi di risalita della biella dal pmi al pms.

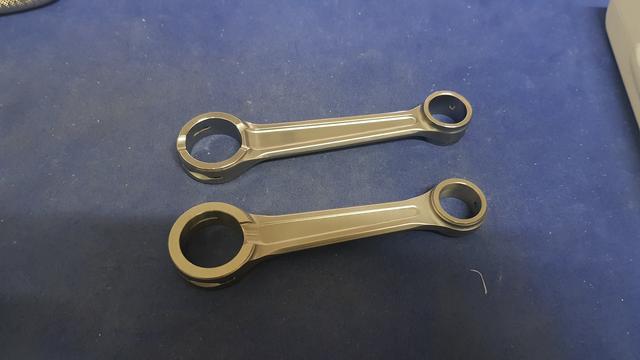

Sono da 100 e 105 mm
Immagine
Avatar utente
ROUTE 66

Membro 50cc

Iscritto il: dom mag 15, 2011 12:28 pm
Località: oltrepò pavese
Ha ringraziato: 6 volte
Ringraziato: 36 volte

Re: Configurazione carter 4p moped

Messaggiodi Etilico80 il gio ott 17, 2019 12:20 pm

ROUTE 66 ha scritto:Proprio per questo motivo non farei quel tipo di motore con una biella da 95 mm, le bielle da 100 sono abbastanza comuni e ti aumenterebbe il volume, perché non montarla ?
Per lo smusso delle spalle fallo come hai disegnato, deve corrispondere alla fasi di risalita della biella dal pmi al pms.

Sono da 100 e 105 mm
Immagine


Ma. Lo spessore Dell’occhio di Biella lato piantaggio e da 12mm o 15mm!?!?
Etilico80

Membro 50cc

Iscritto il: dom apr 15, 2018 10:34 am
Ha ringraziato: 0 volta
Ringraziato: 0 volta

Re: Configurazione carter 4p moped

Messaggiodi mauro70 il gio ott 17, 2019 1:20 pm

Credo che Claudio si riferisse a questo.
È un post molto interessante di Gian76 .
Purtroppo non ci sono più le foto, ma vale la pena leggerlo.

viewtopic.php?f=2&t=75094
mauro70

Membro 100cc

Iscritto il: mar lug 07, 2015 8:59 pm
Località: Brescia
Ha ringraziato: 18 volte
Ringraziato: 31 volte

Re: Configurazione carter 4p moped

Messaggiodi claudio7099 il gio ott 17, 2019 2:00 pm

la memoria ogni tanto fà scherzi ,mi ricordavo si parlasse del tuo mauro e invece era gian76
Avatar utente
claudio7099

Membro 125cc

Iscritto il: lun lug 06, 2009 7:00 am
Località: torino
Ha ringraziato: 2 volte
Ringraziato: 144 volte

Re: Configurazione carter 4p moped

Messaggiodi Etilico80 il gio ott 17, 2019 5:31 pm

La persona che mi fornisce l’albero motore si chiama Christian riccardino RB Racing qualcuno lo conosce e sa dirmi come lavora?
Etilico80

Membro 50cc

Iscritto il: dom apr 15, 2018 10:34 am
Ha ringraziato: 0 volta
Ringraziato: 0 volta

Re: Configurazione carter 4p moped

Messaggiodi Gian76 il gio ott 17, 2019 7:38 pm

mauro70 ha scritto:Credo che Claudio si riferisse a questo.
È un post molto interessante di Gian76 .
Purtroppo non ci sono più le foto, ma vale la pena leggerlo.

viewtopic.php?f=2&t=75094

Ho cambiato telefono e sono sparite le foto! Vedrò di sistemare. Nel frattempo sono passato dalla teoria alla pratica solo che ho poco tempo e ci metterò una vita a testare vari volumi!
Gian76

Membro 50cc

Iscritto il: dom gen 31, 2016 10:22 pm
Località: Sedico BL
Ha ringraziato: 13 volte
Ringraziato: 8 volte

Re: Configurazione carter 4p moped

Messaggiodi Gian76 il gio ott 17, 2019 7:44 pm

Etilico80 ha scritto:È.... quel post farebbe comodo a ritrovarlo....
Quindi praticamente su dei carter dove c’è un volume per sfruttare a pieno un 70cc se ci viene moNtato un 120cc la differenza di prestazioni e’ poca o niente ...... magari scalda meno è dura di più.
Nel mio caso allora visto che i carter sono stati progettati per massimo un 80cc adesso che monterò un 120cc dovrò cercare di scavarli il più possibile per recuperare volume perché di sicuro sarò sotto di brutto e anche se monto Biella di 95mm non posso basettare ansi devo tornire il gruppo per allinearmi..... a meno che non trovi un pistone più lungo che abbia un interasse da bordo cielo a centro spinotto maggiore!!! In questo caso potrei basettare e recuperare altro volume oltre che a scavare il più p orribile........

Se recupero volume basettando dai carter al pacco lamellare non conta è peggioro perché allungo il tragitto della miscela giusto?

Fossi in te proverei con il volume più piccolo possibile per poi fare le modifiche cercando volume per poter poi confrontare le prestazioni.
Gian76

Membro 50cc

Iscritto il: dom gen 31, 2016 10:22 pm
Località: Sedico BL
Ha ringraziato: 13 volte
Ringraziato: 8 volte

Re: Configurazione carter 4p moped

Messaggiodi Etilico80 il ven ott 18, 2019 7:36 am

Gian76 ha scritto:
Etilico80 ha scritto:È.... quel post farebbe comodo a ritrovarlo....
Quindi praticamente su dei carter dove c’è un volume per sfruttare a pieno un 70cc se ci viene moNtato un 120cc la differenza di prestazioni e’ poca o niente ...... magari scalda meno è dura di più.
Nel mio caso allora visto che i carter sono stati progettati per massimo un 80cc adesso che monterò un 120cc dovrò cercare di scavarli il più possibile per recuperare volume perché di sicuro sarò sotto di brutto e anche se monto Biella di 95mm non posso basettare ansi devo tornire il gruppo per allinearmi..... a meno che non trovi un pistone più lungo che abbia un interasse da bordo cielo a centro spinotto maggiore!!! In questo caso potrei basettare e recuperare altro volume oltre che a scavare il più p orribile........

Se recupero volume basettando dai carter al pacco lamellare non conta è peggioro perché allungo il tragitto della miscela giusto?

Fossi in te proverei con il volume più piccolo possibile per poi fare le modifiche cercando volume per poter poi confrontare le prestazioni.


Nella tua misurazione la quota “volume carter pompa= 132,56cc” è la quota che hai ottenuto misurando al PMI oppure è la soltanto la quota al PMS meno la cilindrata?
Cioè la differenza di fluido spostato dal pistone è uguale alla cilindrata?
Etilico80

Membro 50cc

Iscritto il: dom apr 15, 2018 10:34 am
Ha ringraziato: 0 volta
Ringraziato: 0 volta
